产品概述:
SCL5系列电涌保护器(Surge protection Device)是电子设备雷电防护中不可缺少的一种装置,过去常称为“避雷器”或“过电压保护器”英文简写为SPD。电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地,保护被保护的设备或系统不受冲击而损坏。

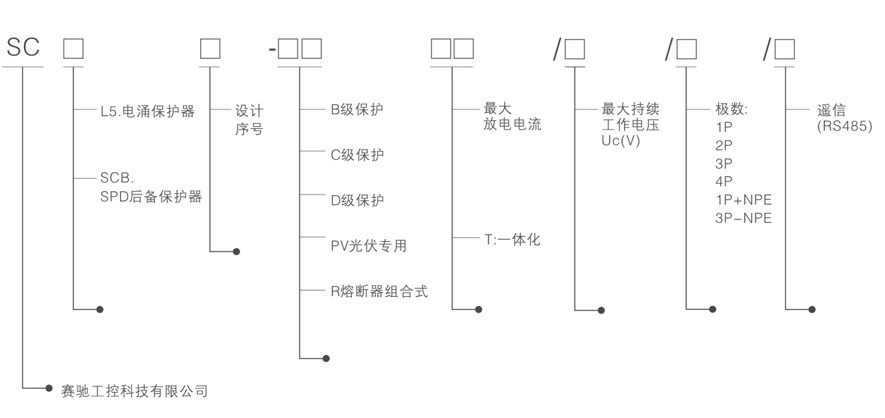

型号及含义:
电源电涌保护器型号及含义

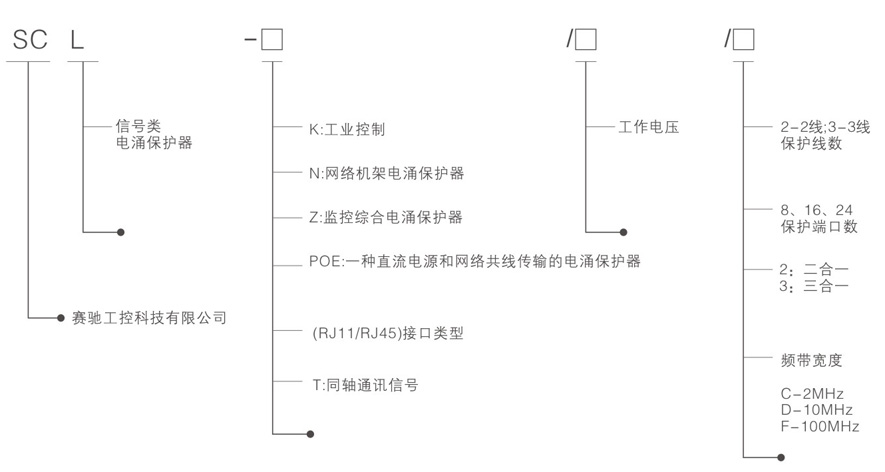

信号电源保护器型号及含义

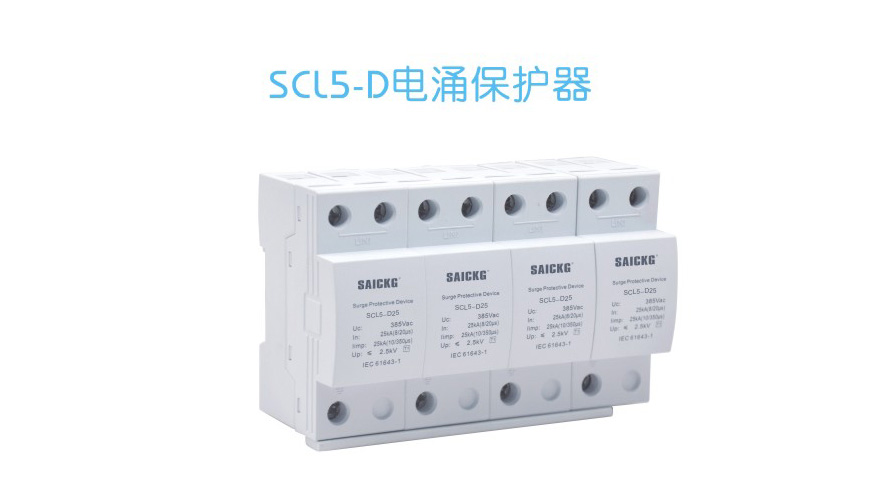

产品概述:
SCL5-D系列电涌保护器(以下简称SPD)适用于低压交流配电系统的IT、TT、TN-C、TN-S、TN-C-S等供电系统,对间接雷电和直接雷电或其他瞬时过电压的电涌的进行保护。依据IEC61643-1: 998-02标准的第I级电涌保护器。D类电涌保护器。SPD具有共模(MC)和差模(MD)保护方式。产品符合GB 18802.1和IEC61643-1等标准。
主要结构与工作原理:
SPD为一端口,防触电保护,用内式固定安装,电压限制型。
. SPD内置脱离器。当SPD因过热、击穿失效时,脱离器能自动的将其电网上脱离,同时给出指示信号。SPD正常工作时可视窗口显示白色,失效脱离后显示红色。
. 1P+N, 2P+N, 3P+N的由1P,2P, 3P的SPD+NPE零地保护模块组成,应用于TT、TN- S等供电系统。
安装:
.安装在LPZ1或LPZ2区与LPZ3区交界处,采用35mm的标准导轨安装,连接铜质多股导线为2.5~ 16mm2。
.SKS每极必须设置保护-使用JNSCB系列浪流后备保护,用于SPD击穿后短路保护。
.适用于住户配电箱、计算机设备、信息设备。电子设备及控制设备前或最近的插座箱内。

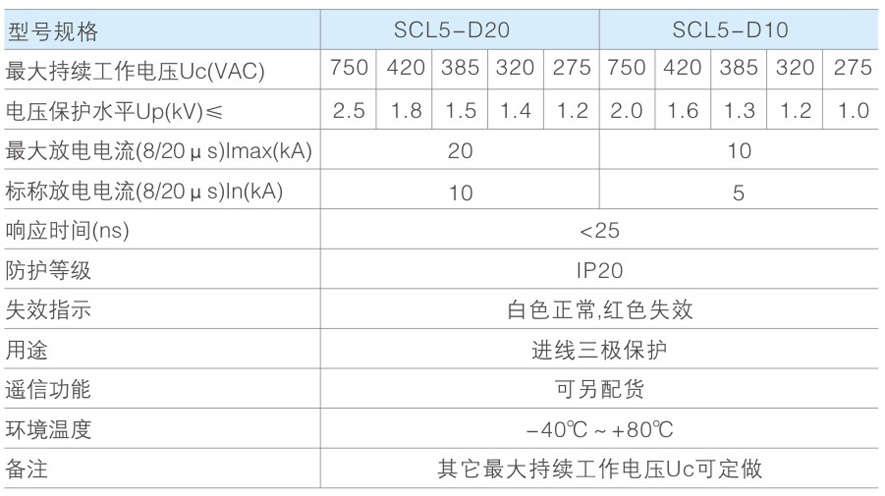

主要技术参数:

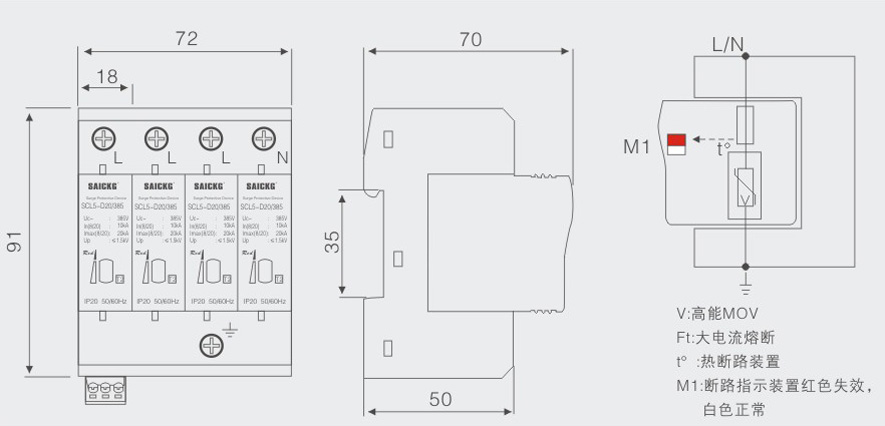

电原理图及外形尺寸:

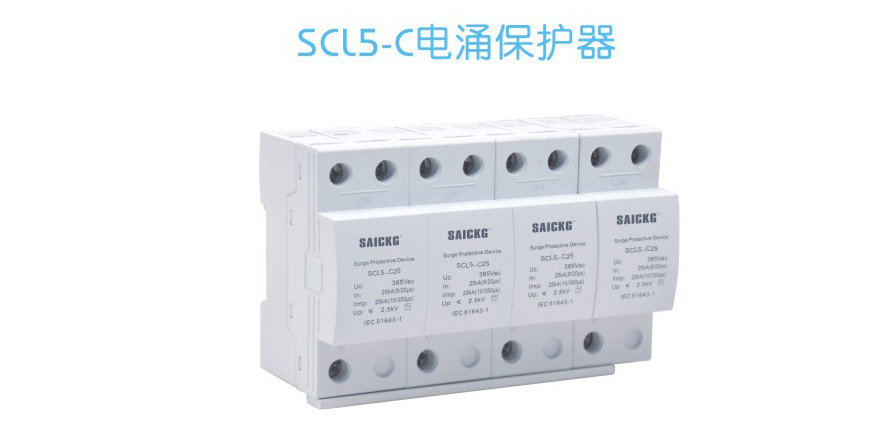

产品概述:
SCL5-C系列电涌保护器(以下简称SPD)适用于低压交流配电系统的IT、TT、TN-C、TN-S、TN-C-S等供电系统,对间接雷电和直接雷电或其他瞬时过电压的电涌进行保护。依据IEC6 1643- 1:1998-02标准的第II 级电涌保护器。C类电涌保护器。SPD具有共模(MC)和差模(MD)保护方式。产品符合GB 18802.1和IEC61643- 1等标准。
主要结构与工作原理:
. SPD为一端口,防触电保护,户内式固定安装,电压限制型。
. SPD内置脱离器。当SPD因过热、击穿失效时,脱离器能自动的将其电网.上脱离,同时给出指示信号。SPD正常工作时可视窗口显示白色,失效脱离后显示红色。
. 1P+N, 2P+N, 3P+N的由1P,2P, 3P的SPD+NPE零地保护模块组成,应用于TT.TN- S等供电系统。
安装:
.安装在LPZ0B型LPZ1区与LPZ2区交界处,采用35mm的标准导轨安装,连接铜质多股导线为2.5~ 35mm'。
.SPD每极必须设置保护-使用JNSCB系列浪涌后备保护,用于SPD击穿后短路保护。
. 安装在楼层配电箱、计算机中心、电信机房、电梯控制室、有线电视机房、消防中心、别墅、小区住户配电箱等。

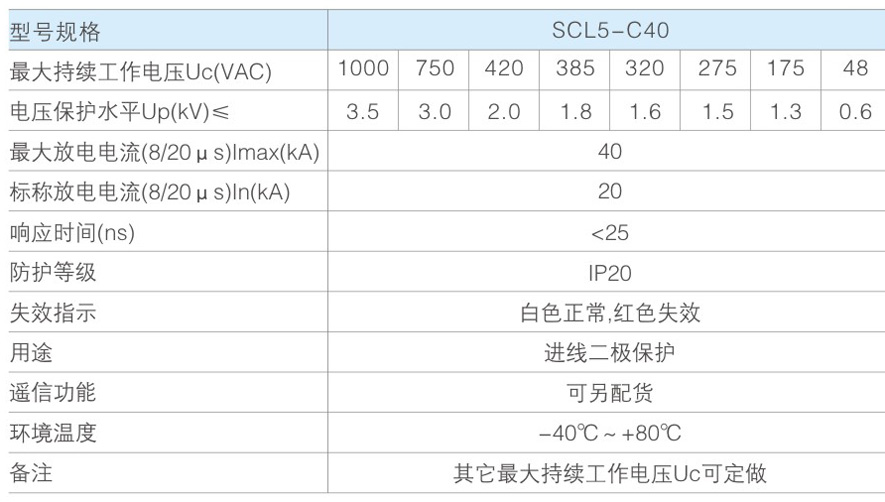

主要技术参数:

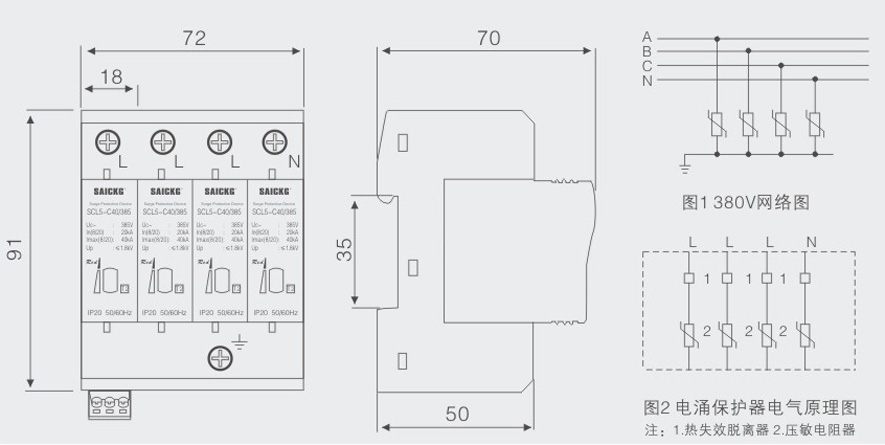

电原理图及外形尺寸:

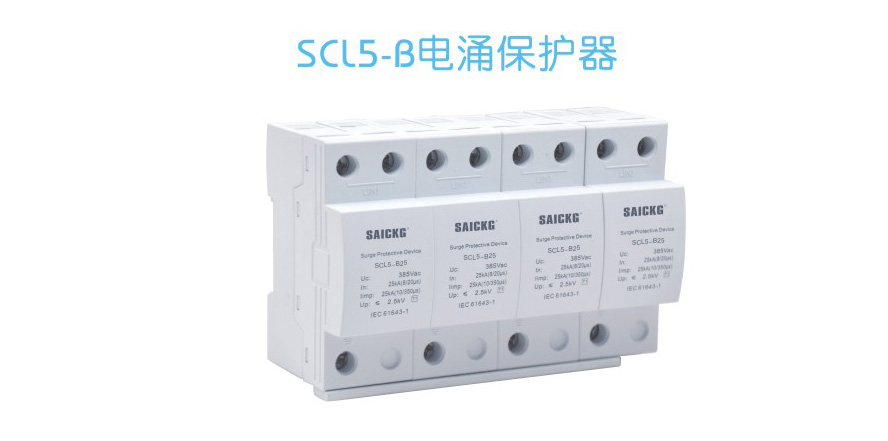

产品概述:
SCL5-B系列电涌保护器(以下简称SPD)适用于低压交流配电系流的IT. TT. TN-C、TN-S.TN-C-S等供电系统,对间接雷电和直接雷电或其他瞬时过电压的电涌进行保护。依据IEC61643-1:1998 -02标准的第1 级电涌保护器。B类电涌保护器,SPD具有共模(MC)和差模(MD)保护方式。产品符合18802.1和IEC61643-1等标准。
主要结构与工作原理:
.SPD为一端口,防触电保护,户内式固定安装,电压限制型。
.SPD内置脱离器。当SPD因过热、击穿失效时,脱离器能自动的将其电网上脱离,同时给出指示信号。SPD正常工作时可视窗口显示白色,失效脱离后显示红色。1P+N, 2P+N, 3P+N的由1P, 2P, 3P的SPD+NPE零地保护模块组成,应用于TT、TN-S等供电系统。
安装:
安装在LPZ0B型LPZ1区与LPZ2区交界处,采用35mm的标准导轨安装,连接铜质多股导线为2.5 - 35mm'。
.SPD每极必须设置保护一使用JNSCB系列浪涌后备保护,用于SPD击穿后短路保护。安装在楼层配电箱、计算机中心、电信机房、电梯控制室、有线电视机房、消防中心、别墅、小区住户配电箱等。

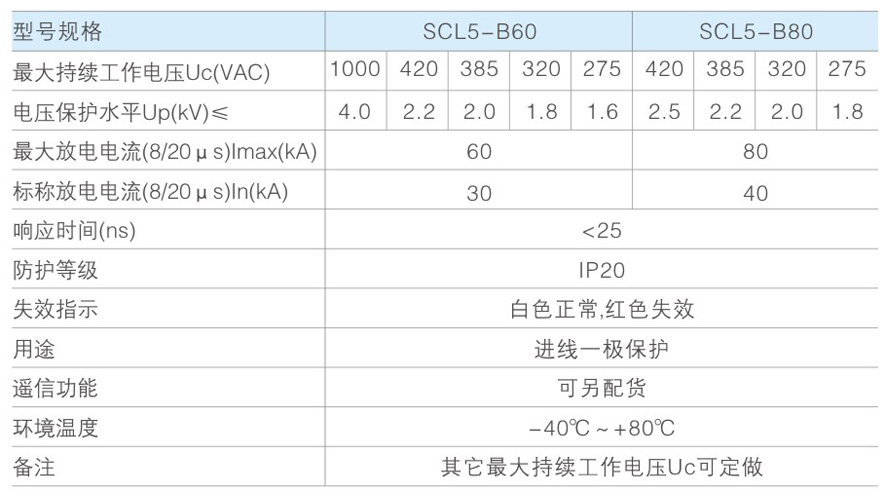

主要技术参数:

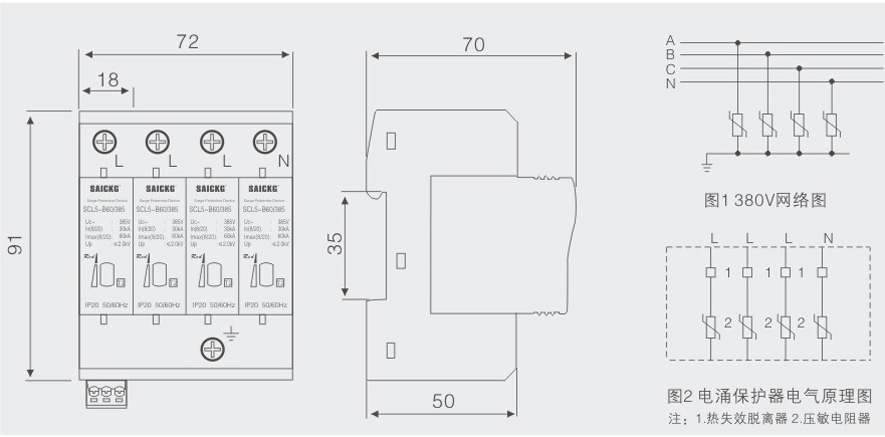

电原理图及外形尺寸:
