产品概述：
SCV5- 12系列户内高压真空断路器为我公司自主研发的具有国内先进水平的新一代12千伏真空断路器，其主要特征是主导电回路安装在全封闭的三相绝缘简内，操动机构与主导回路前后布置。操作机构为新型弹簧操动机构，该机构为公司自主研发，结构简单，动作可靠，已有数万台的生产制造经验，并被国内诸多高端真空断路器制造厂家采用及运行。

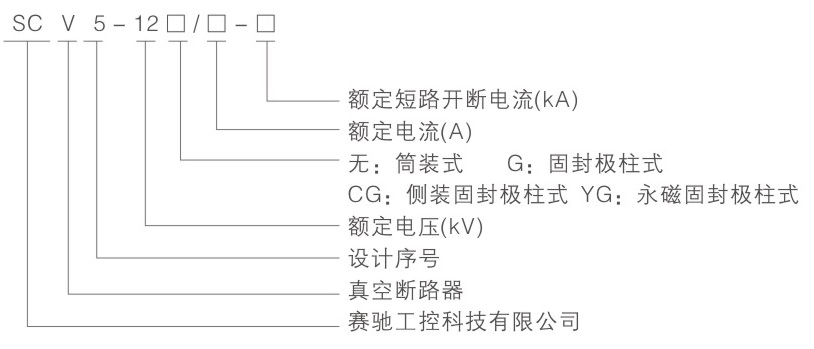

型号及其含义：

标准：
SCV5-12系列户内高压真空断路器各项技术参数完全符合GB1984、GB/T11022和中国电力行业标准的DL_403，同时还满足IEC62271-100、IEC56标准规范以及其他主要工业化国家相关标准的规定。
试验：
SCV5- 12系列户内高压真空断路器已经通过了一下各种试验，可以确保其安全运行。△型式试验:工频耐压、雷电冲击耐压、温升短时和峰值耐受电流、短路电流开合能力、机械寿命等试验。△出厂例行测试:机构特性测试、主回路工频耐压试验、辅助和控制回路绝缘性能试验、主回路电阻测试、联锁操作试验、机构和电气操作试验。
应用范围：
SCV5-12系列户内高压真空断路器可广泛用于电厂、电网、冶金、石化、城市基础建设如机场、楼宇、地铁等项目。△SCV5-12系列户内高压真空断路器在配电系统中，可适用于控制和保护电缆、架空线变压器、电动机、发电机和电容器组。
运行安全：
SCV5-12系列户内高压真空断路器拥有完美的机械和电气联锁装备，同时具有极高的操作可靠性与使用寿命，配合相应的开关柜可完成安全的配电功能个，确保操作者和设备的安全。

线路板：模块化二次控制线路板，采用带自扣紧的插接头，也保证了电气连接的可靠性。

合闸单元：合闸单元结构简单，动作原理可靠，不仅从根本.上杜绝了合闸后不能保持拒分等故障的发生，而且降低了分闸所需的脱扣功能。

和分闸电磁铁：电磁铁采用全封闭结构设计保证线圈不受潮。

分闸缓冲器：高性能的分闸缓冲器可减少断路器在分闸时动触头过冲或反弹幅值，降低了断路器分闸时电弧重燃的概率，并保证了真空灭弧室波纹管的机械寿命。

表面处理：80%的机构零件表面采用淬火处理，大大提高了零部件的坚硬度，链条传动确保机械始终如一的稳定品质。

整体优点：操动机构结构简单，动作可靠，不同规格产品的零部件通用性强，由于该机构完全由我公司自主研发，因而可根据用户的不同要求定制特殊产品。

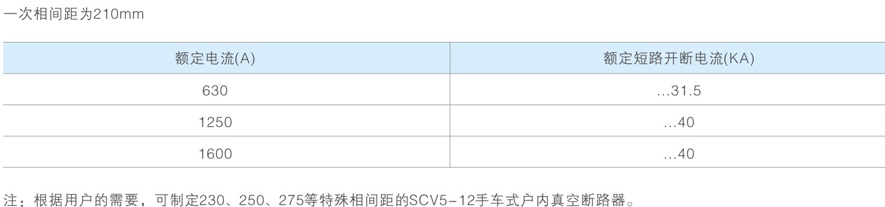

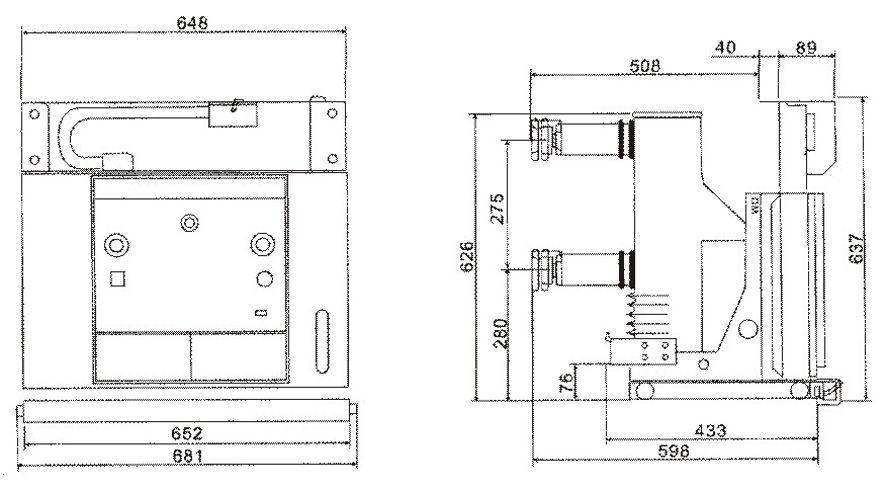

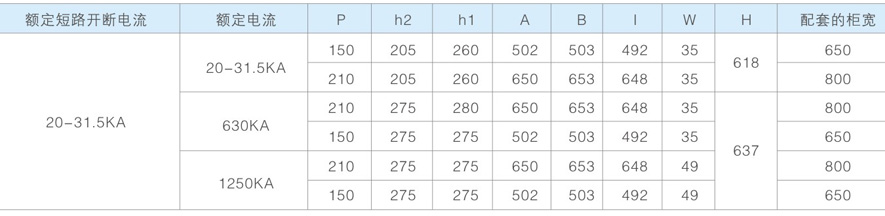

SCV5-1 2手车式(相间距210)户内真空断路器外形尺寸

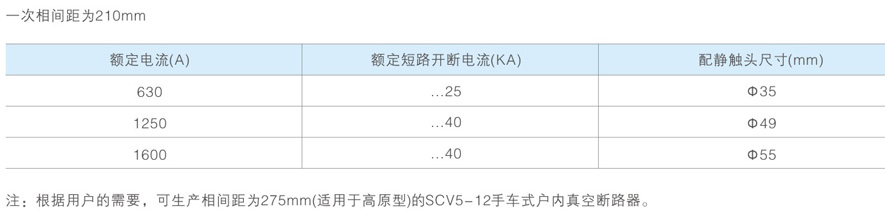

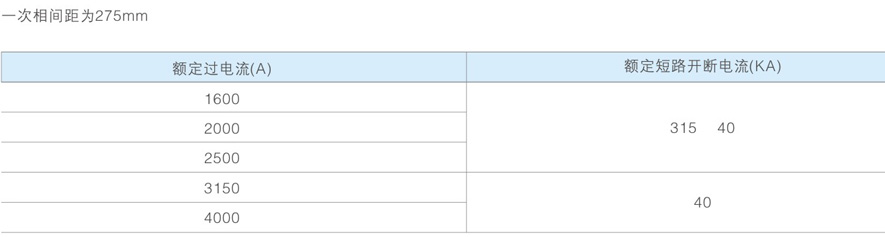

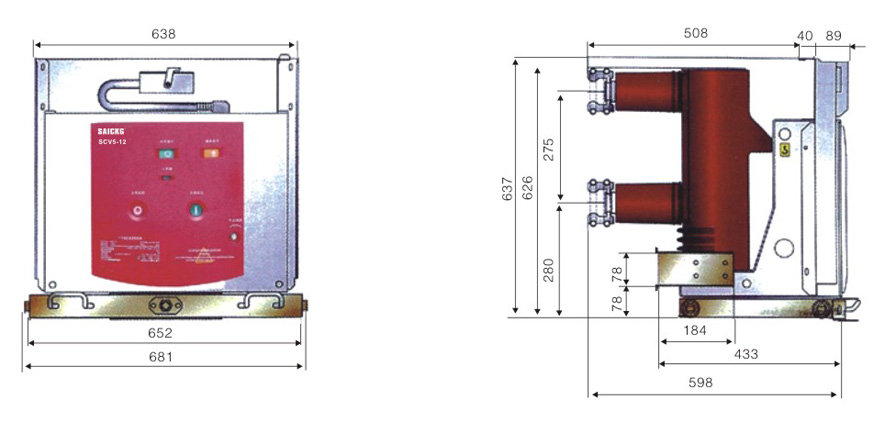

SCV5-1 2手车式(相间距275)户内真空断路器外形尺寸

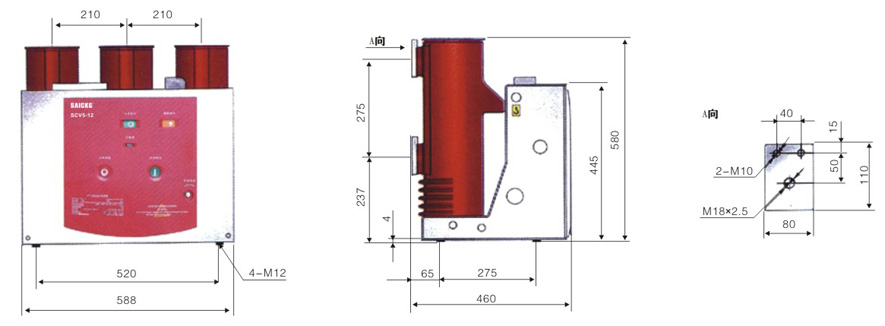

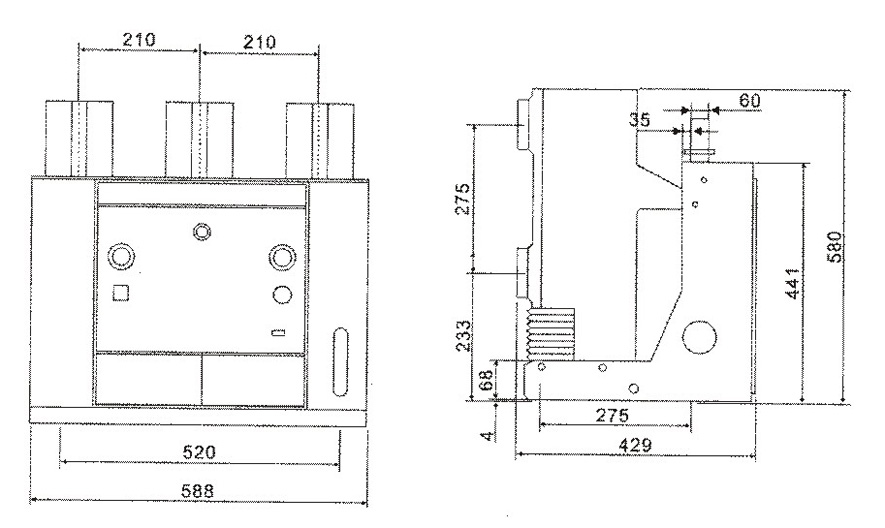

SCV5-12手车式(相间距210)户内真空断路器外形尺寸




SCV5G系列高压真空断路器：
概述：
SCV5-12G型固封式高压真空断路器为我公司自主研发的具有国内领先水平的新-代12KV中压真空断路器，其主要特征是主导电回路采用固体绝缘方式的固封极柱形式，这是采用特殊的嵌入技术将具有超低电阻值的真空灭弧室和导电零部件浇注在环氧树脂中来实现主导电回路的固体绝缘。操动机构为新型弹簧操动机构，该机构为我公司自主研发，结构简单，动作可靠，已有数万台的生产制造经验,并被国内诸多高端真空断路器制造厂家采用及运行。 标准：
SCV5- 12G型固封式高压真空断路器各项技术参数完全符合GB1984、GB/T1 1022和中国电力行业标准DL .403,同时还满足IEC62271-100、IEC56标准规范以及其它主要工业化国家相关标准的规定。
试验：
SCV5-12G型固封式高压真空断路器已经通过了以下的各种试验，可以确保其安全运行。
△型式试验:工频耐压、雷电冲击耐压、温升、短时和峰值耐受电流、短路电流开合能力、机械寿命等试验。
△出厂例行测试:机械特性测试、主回路工频耐压试验、辅助和控制回路绝缘性能试验、主回路电阻测试、联锁操作试验、机械和电气操作试验。
应用范围：
SCV5-12G型固封式高压真空断路器可广泛用于电厂、电网、冶金、石化、城市基础设施建设如机场、楼宇、地铁等项目。
SCV5-12G型固封式高压真空断路器在配电系统中，可适用于控制和保护电缆、架空线、变压器、电动机、发电机和电容器组。
运行安全：
SCV5-12G型固封式高压真空断路器拥有完美的机械和电气联锁装置，同时具有极高的操作可靠性与使用寿命，配合相适应的开关柜可完成安全的配电功能，确保操作者和设备的安全。
固封极柱：

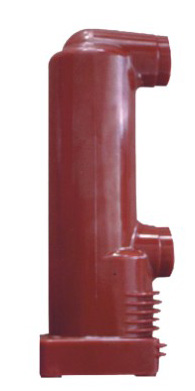

固封极柱的主要特点：
△高可靠性：与传统装式极柱相比，固封极柱的零部件、道题搭接面、连接用紧固件的数量都大大减少，从而简化了主回路的装配环节、降低了回路电阻、提高了主导电回路连接的可靠性。
△稳定的绝缘性能：真空灭弧室嵌入环氧树脂固体材料后，极柱的外界环境对真空灭弧室的影响被降到最低，其外绝缘能力可以免受灰尘、潮气、小动物、凝露和污秽的影响，完全满足GB/DL标准规定的二级污秽地区爬距要求。
△结构更坚固：可以为真空灭弧室提供更加充分的保护，使其在装配或运输过程中免受意外机械冲撞。
△小型化采用环氧树脂作为绝缘介质，相间距可以缩小，减少了真空断路器及其配用的开关柜体积。
△免维护：由于整个极柱被浇注成整体部件，真空灭弧室得到了充分保护，真空灭弧室的免维护与断路器的免维护提供了条件;
更环保:固封极柱式断路器可以一定程度上替代SF6气体作为外绝缘的需要，故而更加环保。
真空灭弧室：
●性能优异的真空灭弧室
SCV5-12G型真空断路器的核心元件真空灭弧室是新型真空灭弧室，该真空灭弧室具有以下特点:
●独特的R触头设计:
目前国内真空灭弧室厂家生产的灭弧室大多数使用杯状纵磁结构。SCV5-12G真空断路器使用具有自主知识产权的国际上独- -无二的纵磁结构的R触头，使用R触头并经过电磁场优化设计的真空灭弧室具有以下优点:
- 分断短路电流时形成的纵向磁场强，热容性好，因而分断短路电流能力强、重燃率低、可靠性高，能满足首次100%额定短路电流的开断要求;
- R触头为集成化制造，结构强度高，分合闸过程中不会变形，短路分断性能稳定;
- R触头无引弧槽，外形完美，浑然一体，耐电压水平高;
- 回路电阻小:额定触头压力下In= 1250A时，R=9土1μ 2; In=3150A时; R=7+1μ 2;
- 具有高可靠的容性负载及感性负载开断能力;
- 具有高可靠的易向接地故障电流开断能力;
- 在正常工作条件下具有极低的X射线辐射量，可满足环境保护的要求;
- 完全一次封排工艺;
- 高稳定质量的陶瓷金属化工艺;
- 不锈钢直拉钎焊工艺;

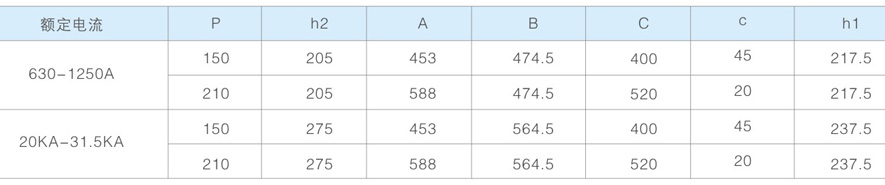

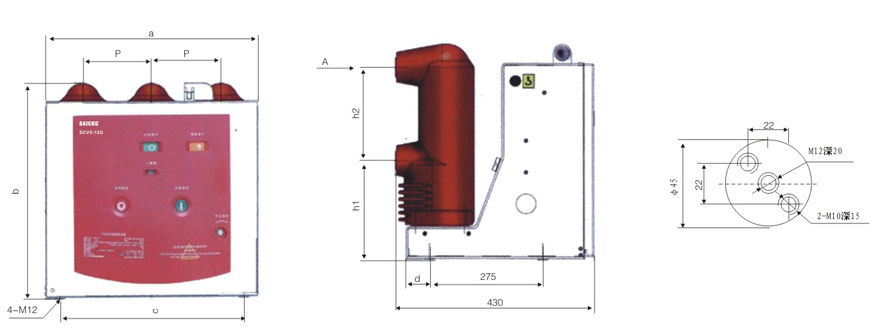

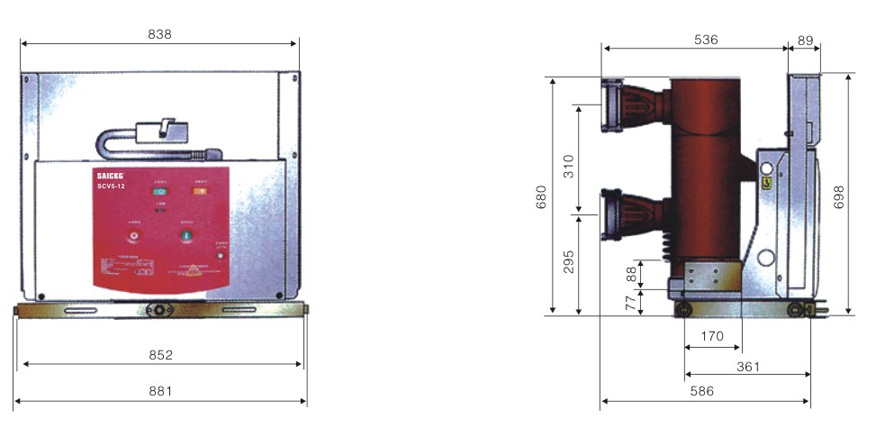

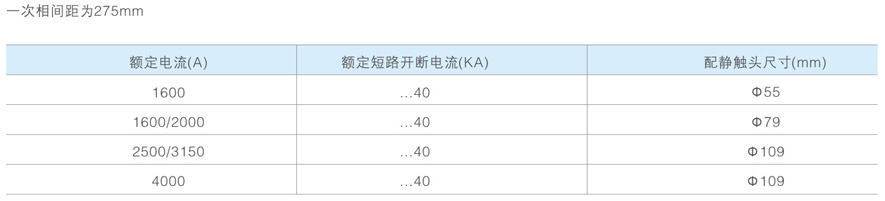

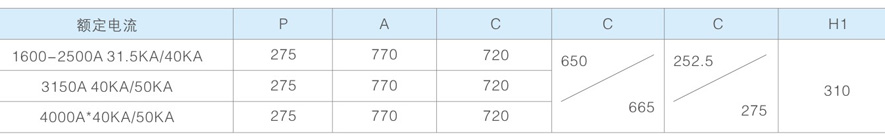

SCV5-12G手车式户内真空断路器外形尺寸：




注：
- 额定电流2500A以上时断路器须带冷却罩;
- *采用强迫风冷时，额定电流可达到4000A;

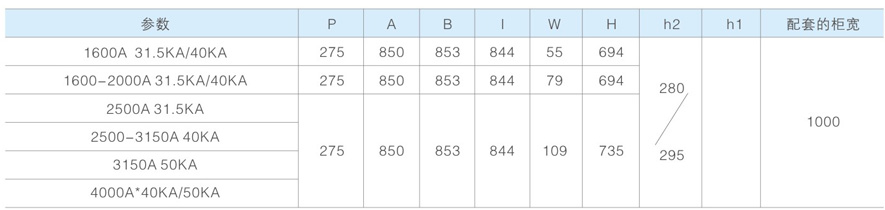

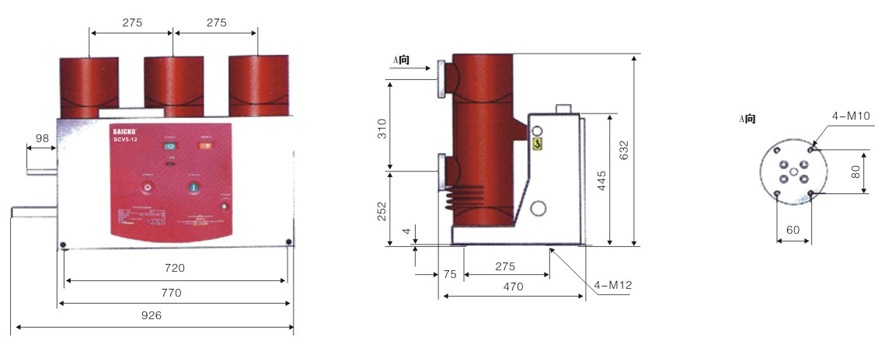

- 建议H，选280mm。 SCV5-12G固定式户内真空断路器外形尺寸：




注：
- 额定电流2500A以上时断路器须带冷却罩;
- *采用强迫风冷时，额定电流可达到4000A;
- 建议H,选252.5mm。
SCV5CG系列高压真空断路器：
概述：
SCV5-12CG型侧装固定式真空断路器为我公司自主研发的具有国内领先水平的新一代12KV真空断路器。其主要特征是主导电回路三相纵向布置，整机宽度尺寸小，结构紧凑，固定安装;适用于各类箱式变电站、环网柜和固定式开关柜。
标准：
SCV5- 12CG型侧装固定式真空断路器完全符合GB1984和中国电力行业标准DL403外，还满足IEC62271- 100标准规范以及其他主要工业化国家的相关标准。
试验：
SCV5-12CG型侧装固定式真空断路器已经通过了以下各种试验，可以确保其安全运行。
△型式试验:工频耐压、雷电冲击耐压、温升、短时和峰值耐受电流、短路电流开合能力、机械寿命等试验。出厂例行测试:机械特性测试、主回路工频耐压试验、辅助和控制回路绝缘性能试验、主回路电阻测试、联锁操作操作试验、机械和电气操作试验。
应用范围：
SCV5-12CG型侧装固定式真空断路器可广泛用于电厂、电网、冶金、石化、城市基础建设如机场、楼宇地铁等项目。
SCV5-12CG型侧装固定式真空断路器在配电系统中，可适用于控制和保护电缆、架空线、变压器、电动机、发电机和电容器组。
运行安全：
SCV5-12CG型侧装固定式真空断路器拥有完善的机构和电气联锁装置，配合适当的开关柜可完成安全的配电功能，确保操作者和设备的安全。

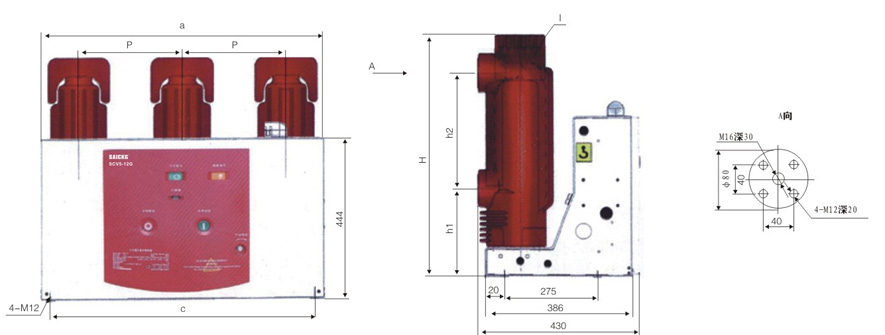

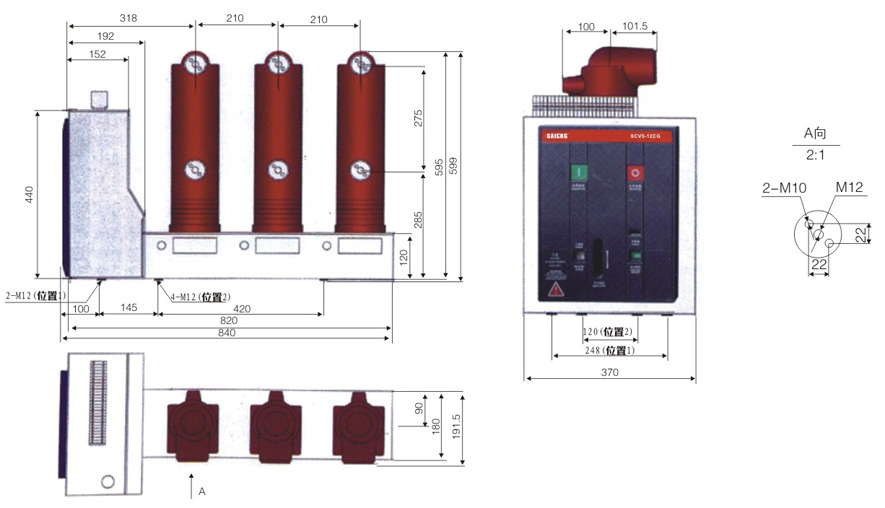

(SCV5-12CG(B型)侧装式户 内真空断路器(固定式)外形尺寸

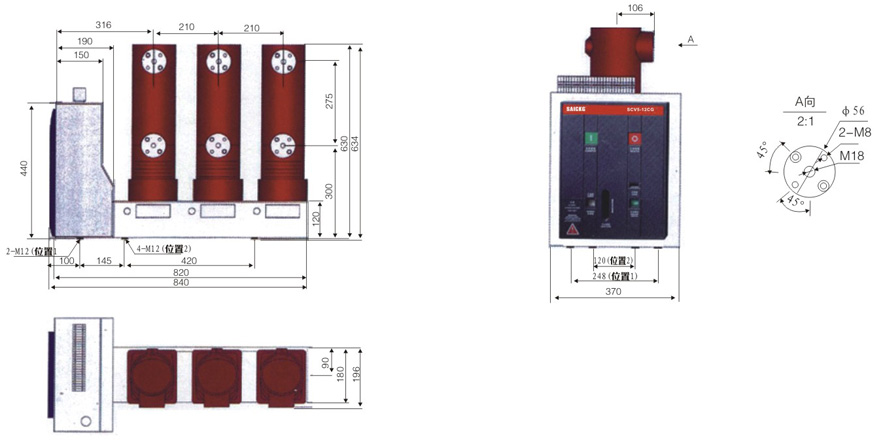

SCV5-1 2CG(D型)侧装式户内真空断路器(固定式)外形尺寸

储能电机技术参数：

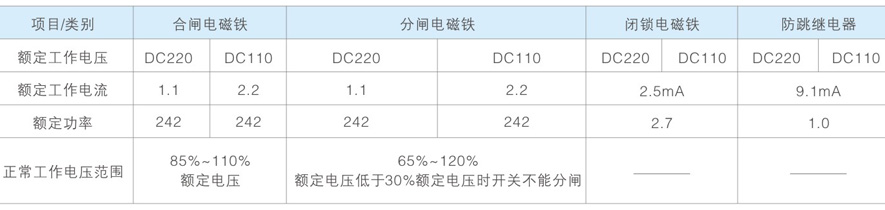

合、分闸电磁铁及相关电气元件技术参数：

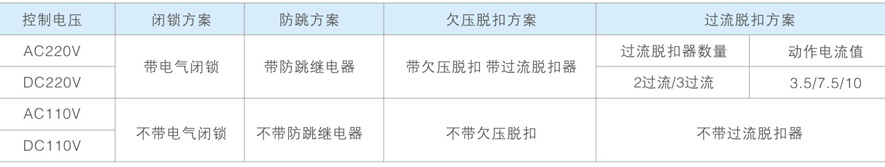

二次控制回路方案组合：

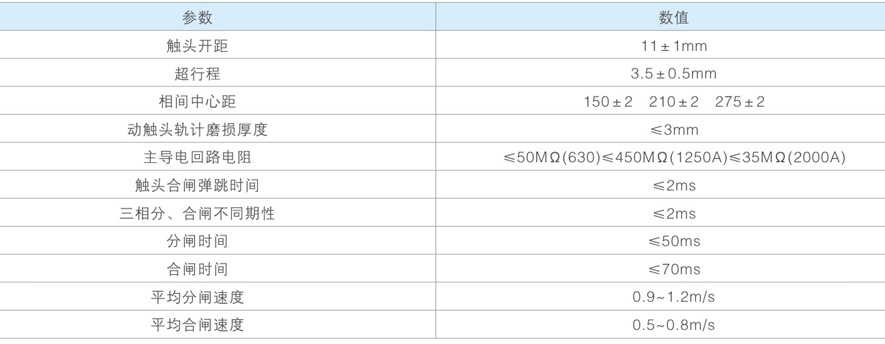

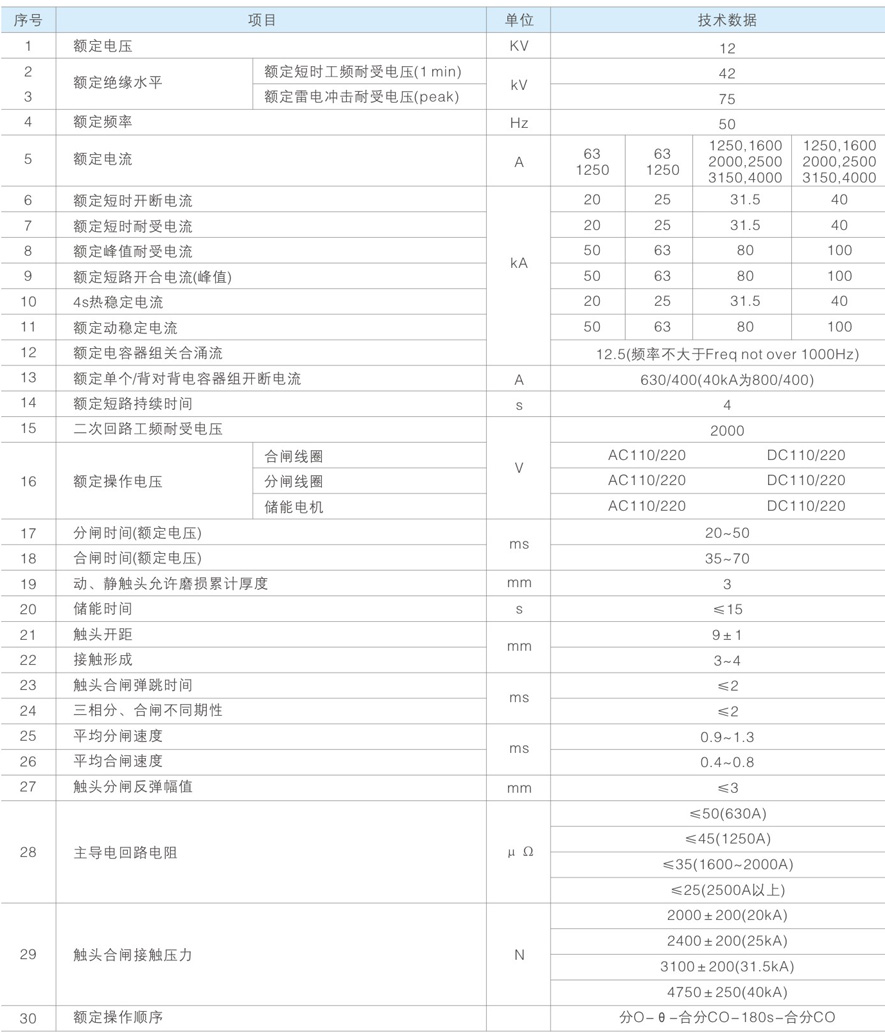

技术参数：

△平均分闸速度是指断路器触头刚分后6mm的平均速度
△平均合闸速度是指断路器触头全开距平均速度
△当额定短路开断电流<40KA时，θ=0.3s; 当额定短路开断电流≥40KA时，θ=180s
SCV54G系列高压真空断路器：
概述：
SCV5-12YG型户内交流高压真空断路器是采用YCD系列永磁机构的新-代断路器，它是额定电压12KV、三相交流50Hz的户内高压真空开关设备，适用于发电厂、变电所及工矿企业等输配电系统的控制或保护开关，尤其用于开断重要负荷及频繁操作的场所。
标准：
我公司研制和开发的SCV5-12YG型户内交流高压真空断路器符合我国国家标准GB1984-2003《交流高压断路器》、JB3855《10KV户内真空断路器订货技术条件》以及相关的IEC标准，并具有可靠的联锁功能，配用的高可靠性SCV5- 12YG系列永磁机构和智能化的PIE系列永磁机构驱动控制单元保证了机构部分的少维护。
试验：
SCV5-12YG型户内交流高压真空断路器设计成一体化结构形式，既可用作固定安装的单元，也可与底盘车配装作手车单元使用。
永磁机构技术参数：

断路器机械特性调整参数：

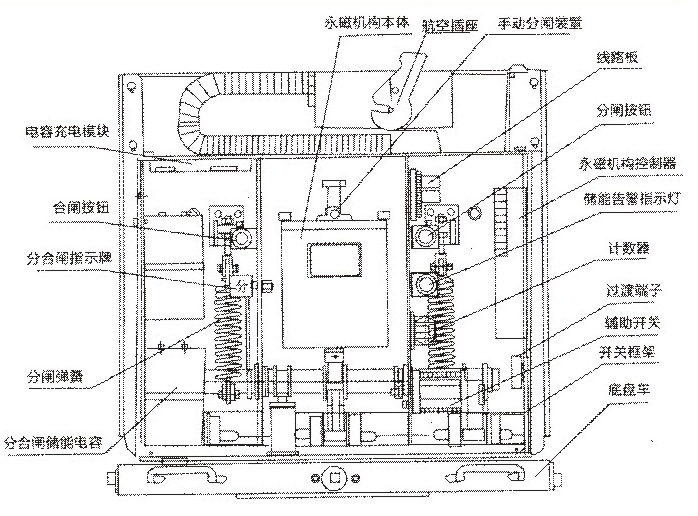

断路器结构图：

SCV5-12YG型户内交流高压真空断路器时采用永磁机构和真空灭弧室前后布置的形式。主导电回路部分为三相落地式结构。该断路器将灭弧室、上、下出线座安装在绝缘简内，因而爬电性能强，这种结构设计。极大地减少了粉尘在灭弧室表面的聚积，同时还可防止真空灭弧室受到外部意外因素的损坏，在湿热场合及严重污秽环境下，亦可对电压效应呈现出高阻态。根据不同的使用场所，可在绝缘筒上增装-上防尘盖(作为附加装置)，这种设计有助于防止闪络的发生。由于该断路器采用永磁机构，因此传动环节少，寿命长，可靠性高，噪音低，无污染，无爆炸危险等优点，并且适用于频繁操作和工作条件比较苛刻的场所，能真正实现免维护。该断路器总体结构如图。
手车式SCV5-12YG外形及安装尺寸图：

固定式SCV5-12YG外形及安装尺寸图：

质量保证：
为了确保产品的质量，我公司特作入下质量保证承诺:
- 严格执行合同要求，遵循产品有关的国家技术标准和产品技术条件;
- 在产品设计、生产、销售、服务过程中严格按照IS09001: 2000版国际质量管理体系运行; .
- 选(取)购质量可靠的原材料和外购、外协零部件，并执行严格的质量检验，控制原材料、外购(协)零部件的进厂质量; .
- 在产品生产过程中，完善设备加工工艺、检测方式符合要求。绝对不允许缺陷产品出厂; .
- 对设备在安装在调试过程中发现的质量问题，我公司遵循先处理后分清责任，-切以满足工程进度需要的原则;
- 我公司为用户提供产品质量合格证明书及安装使用说明书等相关技术文件资料，保证需要提供产品正确安装、操作、保养有关技术服务。
服务承诺：
售后服务承诺
- 我公司全部产品保质期为18个月，在保质期内对产品实行“三包" (保修、包换、包退);
- 公司对产品实行跟踪服务，随时提供配件、备件和技术服务;
- 产品在安装调试阶段，公司可派技术服务人员进行写作;
- 若产品出现故障或需要进行检修等，我方在接到用户信息后立即给予答复。在2~24小时内到达现场。
用户服务：
- 公司设有服务部，为用户提供售前、售中、售后的技术咨询服务，帮助用户了解产品、熟悉产品和使用产品。
