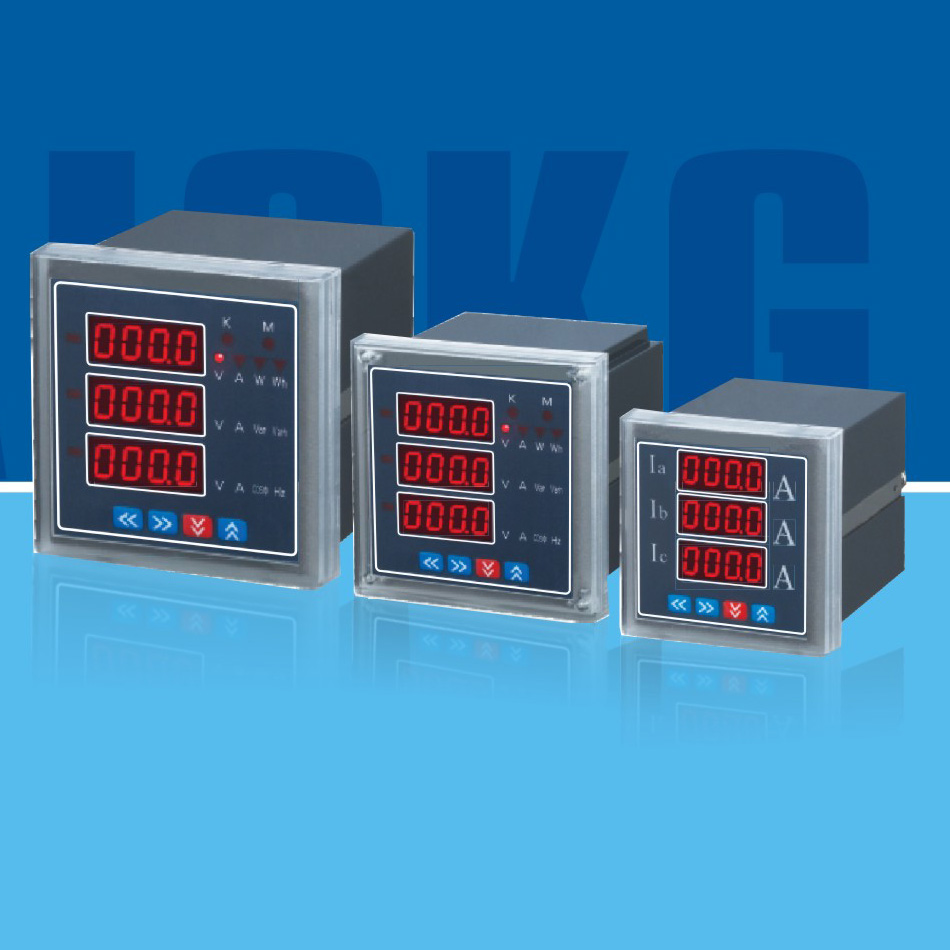

产品概述：

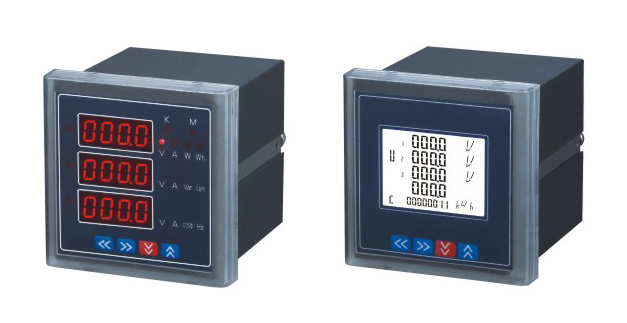

SCD5-E系列多功能电力仪表是一种具有可编程、 测量、显示、数字通讯和电能脉冲、变送输出等功能和电力仪表。能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用于变电站自动化，配电自动化,智能建筑，企业内部电能测量、管理、考核。

声明：

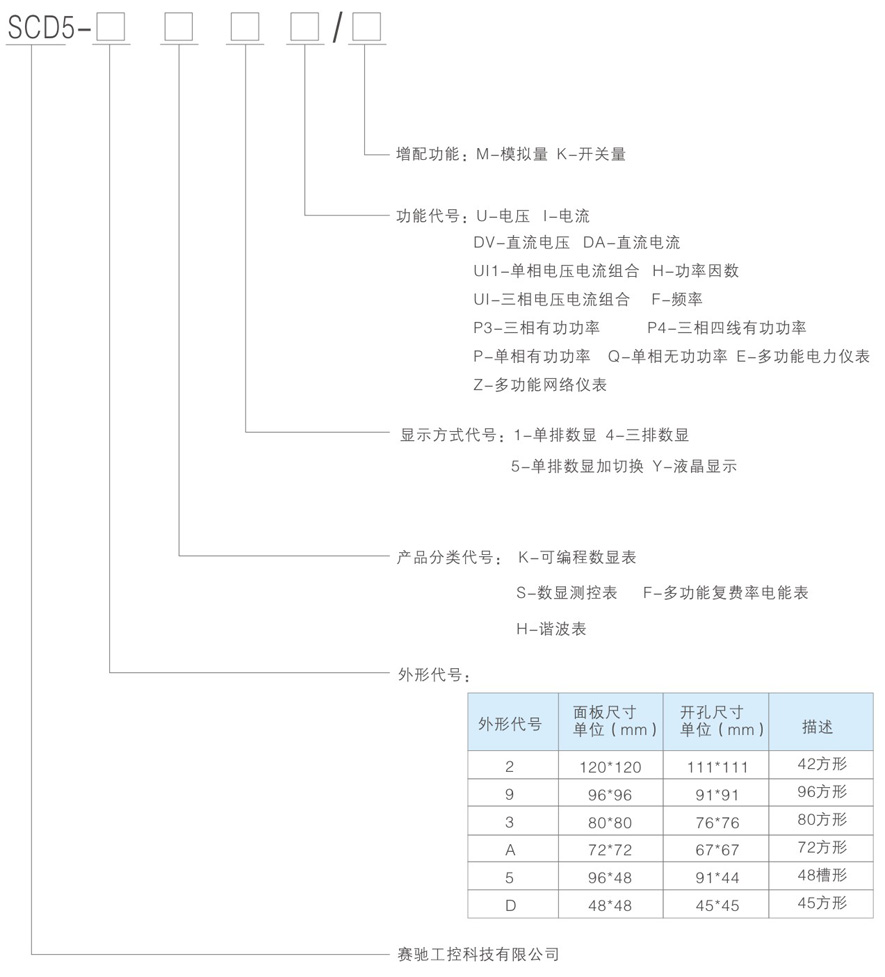

1.命名意义是对产品型号的具体说明，用户不可随意组合。
2.订货前，请咨询本公司或当地代理商以了解本产品的最新规格。

SCD5∈系列多功能电力仪表：

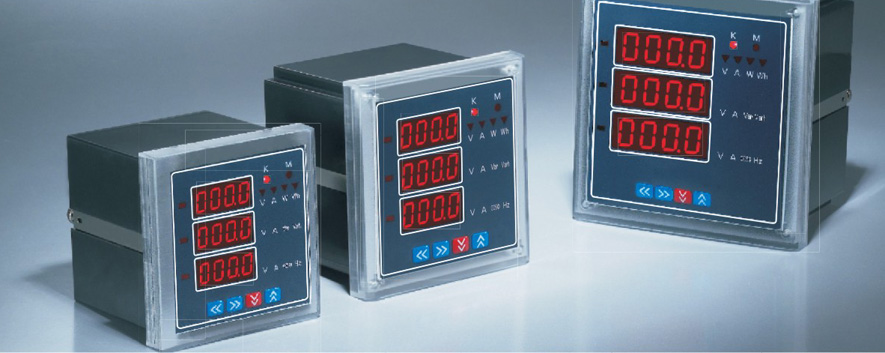

SCD5-E系列多功能电力仪表：
SCD5-E系列多功能电力仪表是一种具有可编程、测量、显示、数字通讯和电能脉冲、变送输出等功能和电力仪表。能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用于变电站自动化，配电自动化，智能建筑，企业内部电能测量、管理、考核。
性能特点：
●高精度测量3U、31、P、Q、H、F等电参量
●双向有功/无功电能计量
●高清晰LED、大屏幕LCD直观显示
●支侍RS-485通讯口、Modbus -RTU协议
●适用于各种控制系统、SCADA系统和能源管理系统
技术指标：
◆显示：
●数码管LED或液晶LCD直观显示
◆测量精度(RMS真有效值)
●电压：0.5、0.2级
●电流：0.5、0.2级
●有功功率：0.5级
●无功功率：0.5级
●功率因数：0.5级
●频率：土0.02Hz
●有功电能：0.5级
●无功电能：1级
◆信号输入：
●接线方式：单相、三相三线、三相四线
●额定电压：AC57.7V、AC100V、AC220V、AC380V AC1A、AC 5A
●额定电流：电压: 1.2倍(持续)、2倍/10秒 (瞬时)
●过负载：电流: 1.2倍 (持续)、10倍/1秒(瞬时)
●功耗：电压: <0.1VA/相、电流: <0.4VA/相
●阻抗：电压: <0.1MQ、电流: <0.1
●功率：45-65Hz
◆辅助电源：
●工作范围：AC/DC: 85V- 265V
●功耗：<4VA
◆环境：
●工作温度：- 10°C~ +55'C
●存储温度：- 25°C~ +70°C
●相对湿度：≤93%RH，不结露，无腐蚀性气体场所
●海拔：≤2500m
◆安全：
●绝缘电阻：≥100M Q
●交流耐压：AC 2kV
◆电磁兼容性能：
●静电放电：4级
●电快速瞬变脉冲群4级
●浪涌(冲击)：4级
◆外形尺寸(mm) ：
●面框尺寸：80x80; 96x96; 120x120
●开孔尺寸：76x76;91x91; 111x111
72∈系列多功能仪表详细说明：

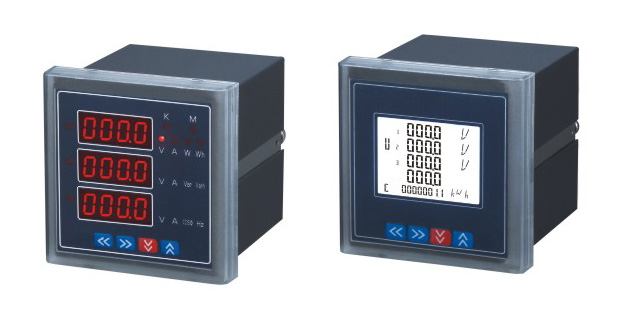

SCD5-E-AS4E多功能电力仪表：
特点：测量三相电压、三相电流、功率、功率因数、频率、电度等
测量精度：无功电度1级，其它0.5级
RS-485通讯接口，Modbus- RTU通讯协议
LED显示：2路电能脉冲输出

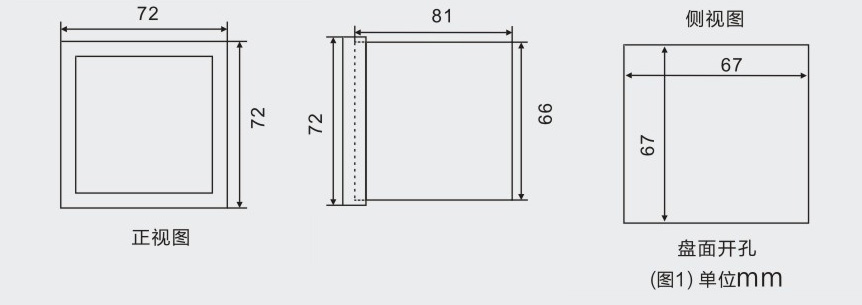

外型尺寸:图1
SCD5-E-ASYE多功能电力仪表：
特点:测量三相电压、三相电流、功率、功率因数、频率、电度等
测量精度:无功电度1级，其它0.5级
RS-485通讯接口，Modbus- RTU通讯协议
LCD显示：2路电能脉冲输出
外型尺寸:图1

80∈系列多功能仪表详细说明：

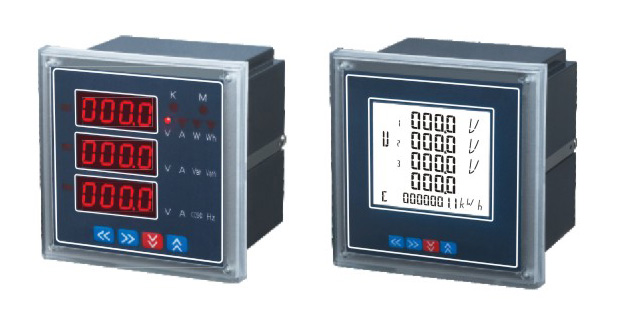

SCD5-E-3S4E多功能电力仪表：
特点：测量三相电压、三相电流、功率、功率因数、频率、电度等
测量精度：无功电度1级，其它0.5级
RS-485通讯接口，Modbus- .RTU通讯协议
LED显示：2路电能脉冲输出

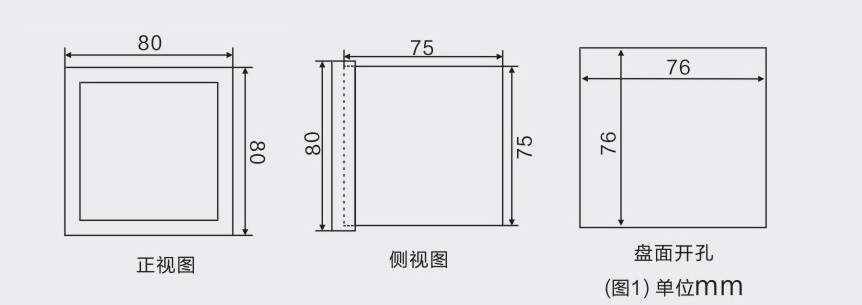

外型尺寸:图1
SCD5-E-3SYE多功能电力仪表：
特点：测量三相电压、三相电流、功率、功率因数、频率、电度等
测量精度：无功电度1级，其它0.5级
RS-485通讯接口，Modbus- RTU通讯协议
LCD显示：2路电能脉冲输出
外型尺寸:图1

96∈系列多功能仪表详细说明：

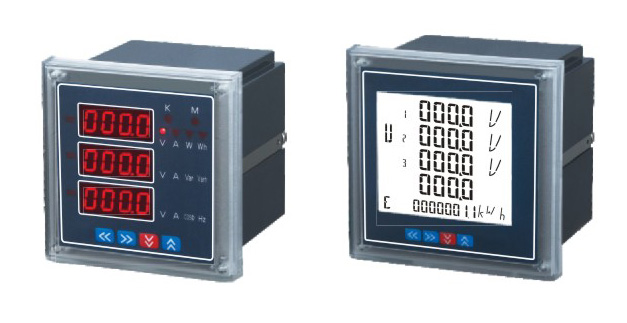

SCD5-E-9S4E多功能电力仪表：
特点：测量三相电压、三相电流、功率、功率因数、频率、电度等
测量精度：无功电度1级，其它0.5级
RS-485通讯接口，Modbus-RTU通讯协议
LED显示：2路电能脉冲输出

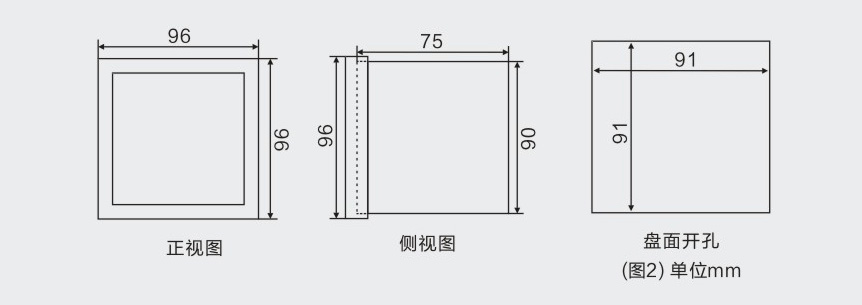

外型尺寸:图2
SCD5-E-9SYE多功能电力仪表：
特点：测量三相电压、三相电流、功率因数、频率、电度等.
测量精度：无功电度1级，其它0.5级
RS-485通讯接口，Modbus-RTU通讯协议
LCD显示：2路电能脉冲输出
外型尺寸:图2

42∈系列多功能仪表详细说明：

SCD5-E-2S4E多功能电力仪表：
特点：测量三相电压、三相电流、功率、功率因数、频率、电度等
测量精度：无功电度1级，其它0.5级
RS-485通讯接口，Modbus-RTU通讯协议
LED显示：2路电能脉冲输出
外型尺寸:图3
SCD5-E-2SYE多功能电力仪表：
特点：测量三相电压、三相电流、功率因数、频率、电度等
测量精度：无功电度1级，其它0.5级
RS-485通讯接口，Modbus-RTU通讯协议
L .CD显示：2路电能脉冲输出
外型尺寸:图3

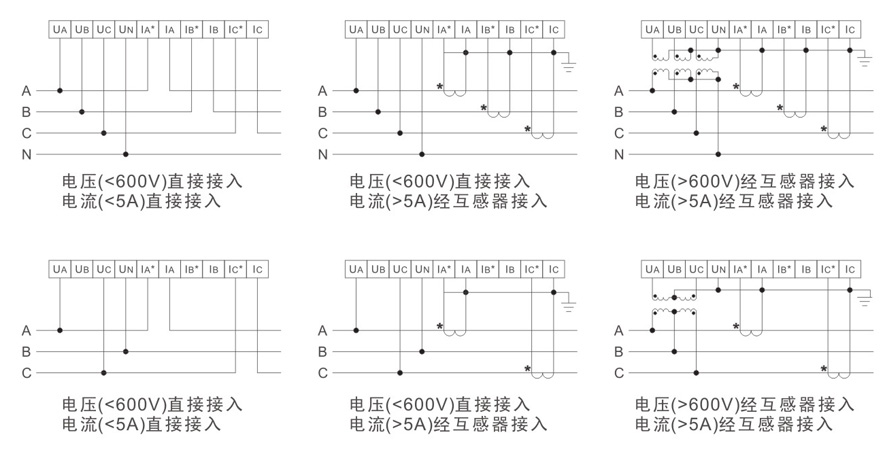

接线方式：

注:标有“*”的为电流进线端;
具体接线方式以仪表上的接线图为准!

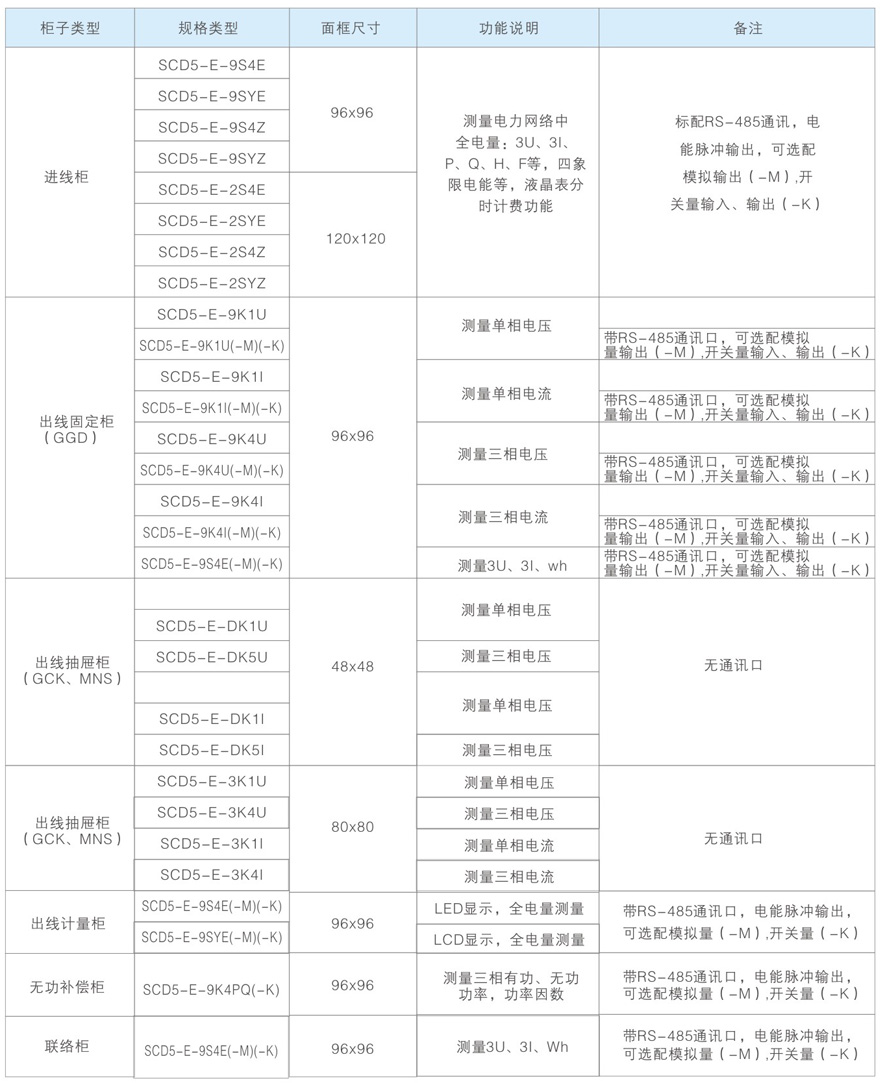

订货说明：
签定合同时，请详细写明所需型号、输入信号变比，输出要求以及增配功能模块等相关内容。
例如:
型号: SCD5-E-9S4E
输入: AC380V 5A
电力网络:三相四线电压
通讯: RS- 485/Modbus-RTU
数量: 100台
