产品概述：

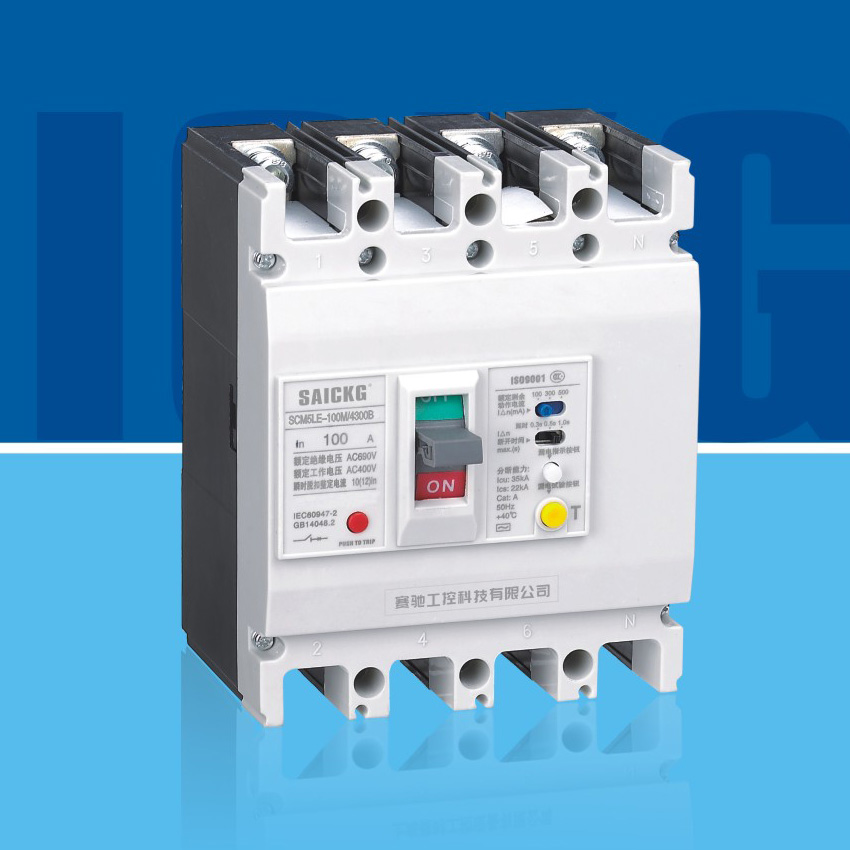

SCM5LE系列剩余电流保护塑料外壳式断路器(以下简称断路器)，是本公司采用国际先进设计、制造技术研制、开发的新型断路器之一。其额定绝缘电压为800V，适用于交流50Hz，额定工作电压400V，额定工作电流至630A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏，同时还可以对过电流保护不能检测出的长期存在接地故障可能引起火灾危险提供保护。
断路器按照其额定极限短路分断能力(Icu) 的高低，分为M型(较高分断型)、H型( 高分断型)一类。该断路器具有体积小、分断高、飞弧短， 抗振动等特点。
本断路器可垂直安装(即竖装)，亦可水平安装(即横装)。
本断路器不可倒进线，即只允许1. 3、5接电源线，2、4、6接负载线。断路器适用于隔离，符号表示为“___”
本断路器产品执行下列标准：
IEC 60947- 1及GB/T14048.1总则
IEC 60947-2及GB 14048.2低压断路器及附录B带剩余电流保护的断路器
IEC 60947-4及GB/14048. 4接触器和电动机起动器
IEC 60947-5.1及GB14048.5机电式控制电路电器

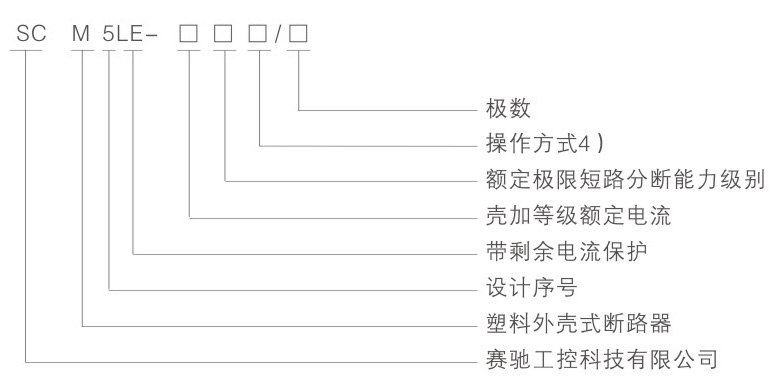

型号及其含义：
注： 1.不带漏电报警单元模块无代号;带漏电报警单元模块并在工作方式一时用I表示;在工作方式二时用I1表示。
2.三极产品无代号，四极时分A、B、C、D;
3.配电用断路器无代号，保护电动机用断路器以2表示;
4.手柄直接操作无代号:电动操作用P表示:转动手柄用Z表示。
注:脱扣器方式及内部附件代号首位数字2表示电磁(瞬时)脱扣器，3表示热动-电磁(复式)脱扣器;后两位数字表示内部附件代号。
分类：
.按产品极数分为三极与四极。四极产品中中性极(N极)的形式分四种:
A型: N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分;
B型: N极不安装过电流脱扣元件，且N极与其它三极一起合分; (N极先合后分)
C型: N极安装过电流脱扣元件，且N极与其它三极一起合分; (N极先合后分)
D型: N极安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分。
.按额定电流(A)分: SCM5LE-100为(10)、 16、20、25、32、40、50、63、80、100A十级;
SCM5LE-225为100、125、140、 16、180、200、225A七级;
SCM5L E-400为225、250、315、350、400A五级;
SCM5LE- 630为400、500、 630A三级。
[带( )为不推荐规格]。
.按连接方式分为板前接线、板后接线、插入式三种。
.按过电流脱扣器型式分为热动-电磁(复式)型、电磁(瞬时)型两种。

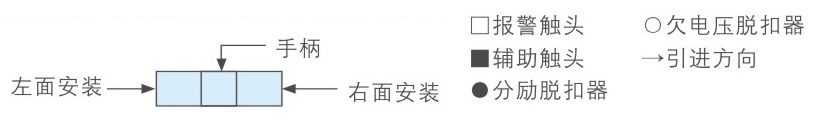

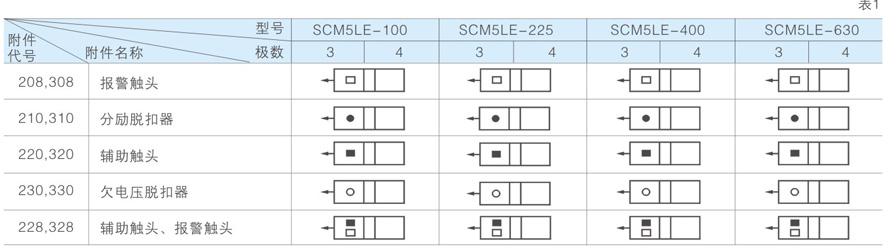

.按断路器是否带附件分带附件和不带附件两种:附件分内部附件和外部附件:内部附件有分励脱扣器、欠电压脱扣器、漏电报警单元模块、辅助触头和报警触头五种;外部附件有转动手柄操作机构、电动操作机构。
适用工作环境：
安装地点的海拔2000m及以下;
.周围介质温度不高于+40C和不低于-5C;且24小时平均值不超过35C(特殊订货除外);
.安装地点的空气相对湿度在最高温度为40°C时不超过50%;在较低温度下可以有较高的相对湿度,最湿月的月平均最低温度不超过+25*C，该月的月平均最大相对湿度不超过90%，并考虑温度变化发生在产品表面上的凝露。
.污染等級为3级;.
.断路器主电路的安装类别为11，不接至主电路的辅助电路和控制电路，安装类别为1I ;
.在无爆炸危险的介质下，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方;
.在没有雨雪侵袭的地方;
.断路器应按产品的使用说明书安装。
主要技术指标：

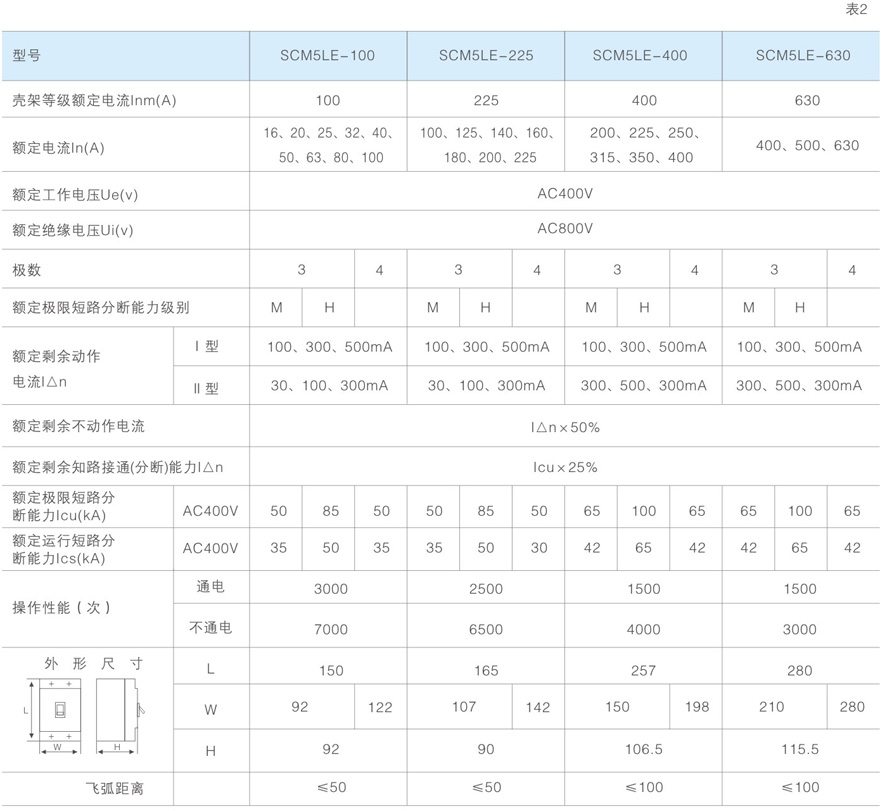

技术性能指标见表2
四极断路器规格：

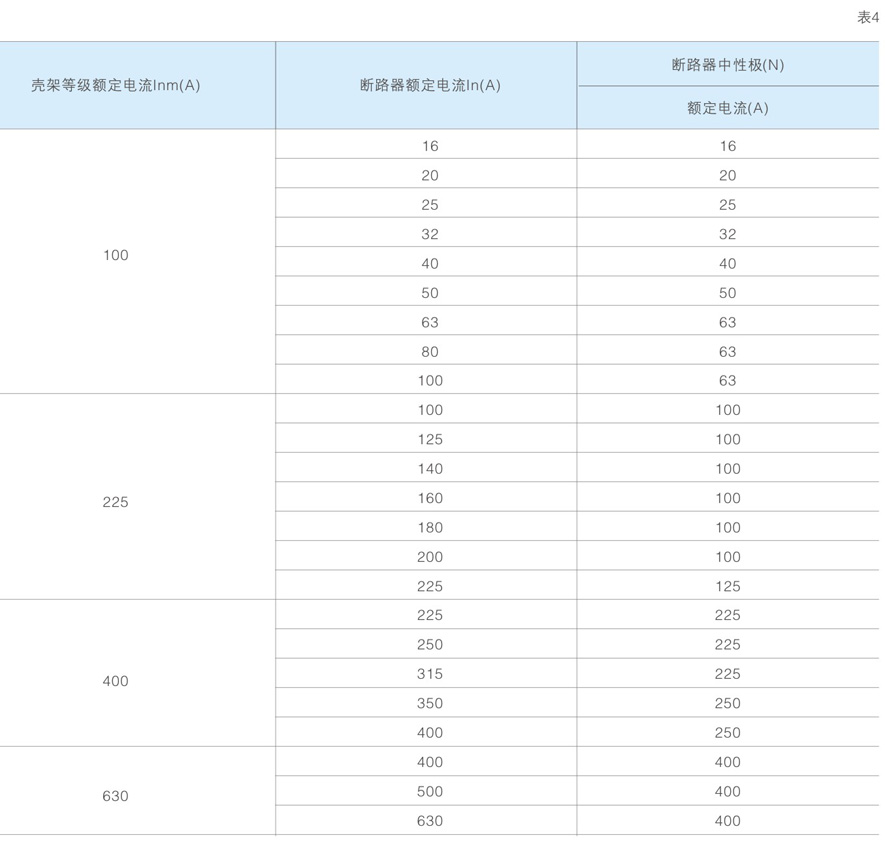

四极断路器中性极(N)设在产品右侧，其额定电流见表4
主要特点：
常规的带剩余电流保护断路器的漏电保护模块工作电源取样为二相，本系列断路器为三相，若缺任一-相，断路器漏电保护模块仍能正常工作;

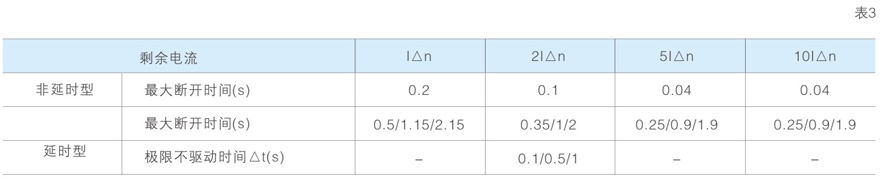

额定剩余动作电流IOn及最大断开时间根据实际情况现场可调;
当相电压降至50V,漏电保护模块仍能正常工作;
具有漏电报警输出功能;
符合IEC60947附录B的电磁兼容要求;

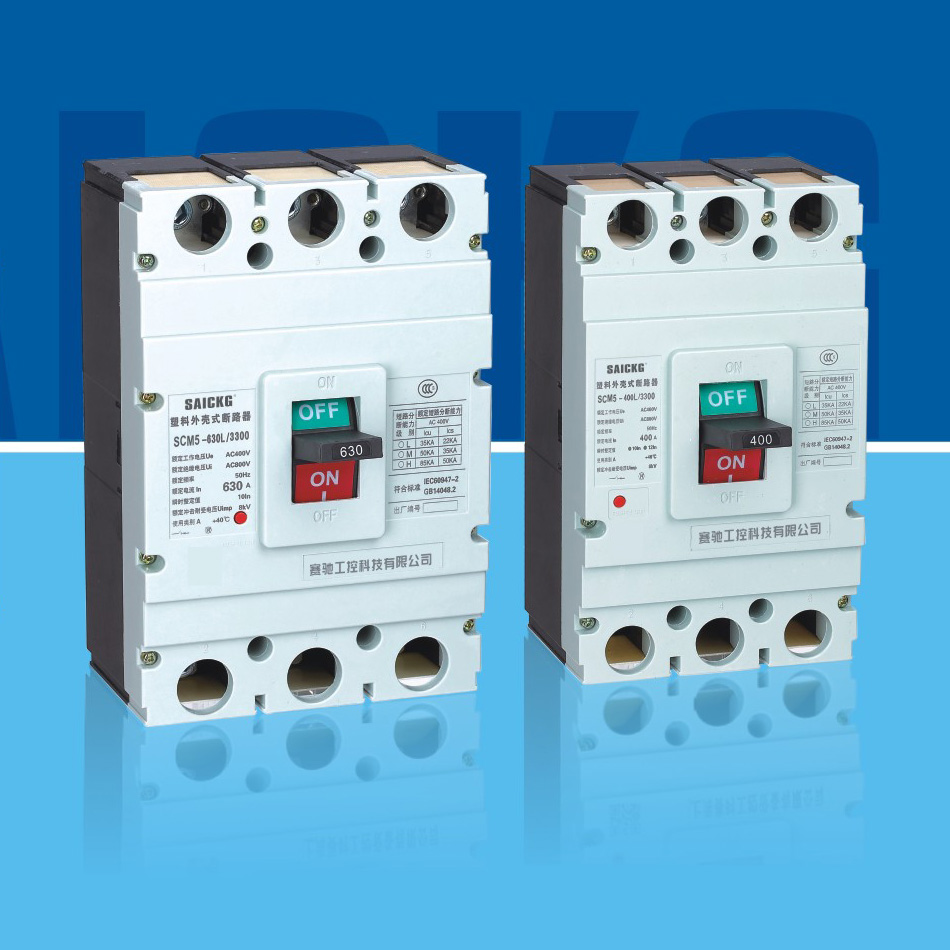

外形体积与SCM5系列断路器同规格相同，安装具有较好的互换性。

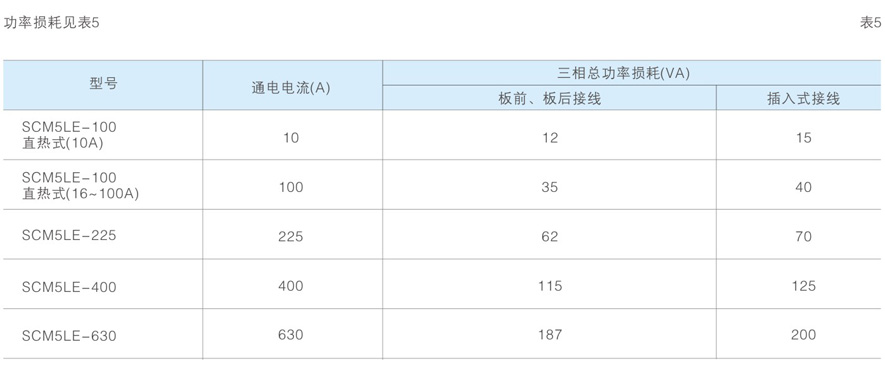

功率损耗及降容系数：

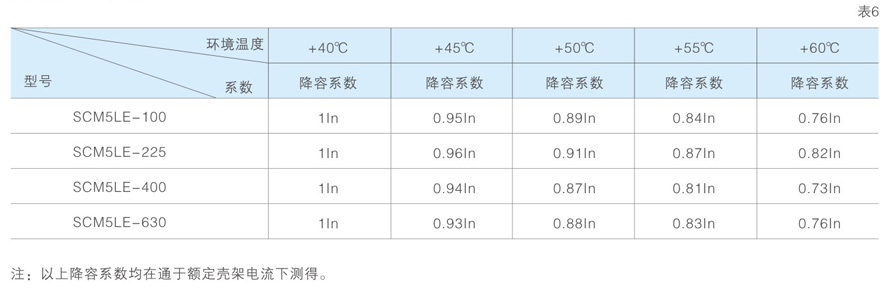

环境温度变化的降容系数
温度变化的降容系数见表6
保护特性：
断路器热动型脱扣器具有反时限特性;电磁脱扣器为瞬时动作。
1.配电用见表7
注:对SCM5LE-225四极断路器，其中性极(N)的电磁脱扣器(短路保护)无5In规格。

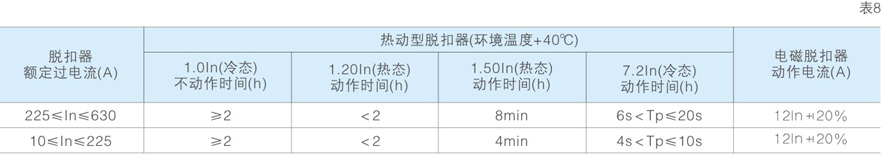

2.保护电动机用见表8
外形及安装尺寸：

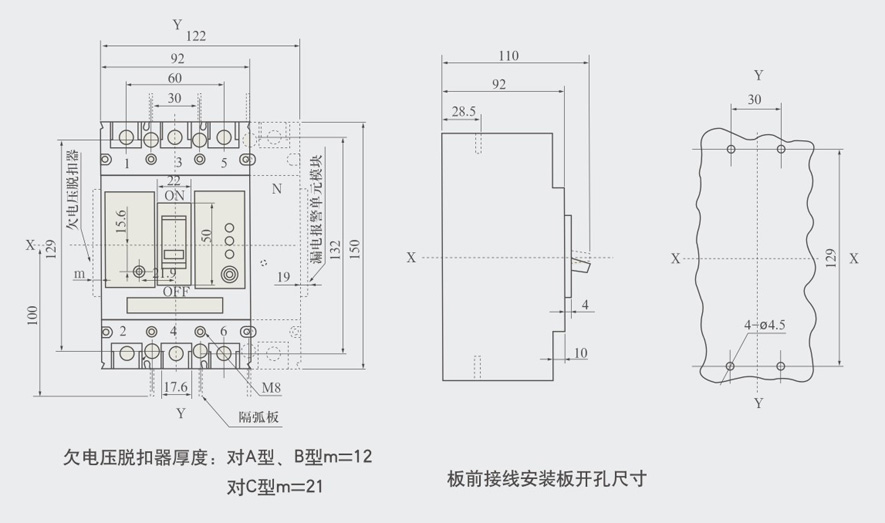

SCM5LE- 100M、H三极、SCM5LE- 100四极板前接线 X-X、Y-Y为三极断路器中心

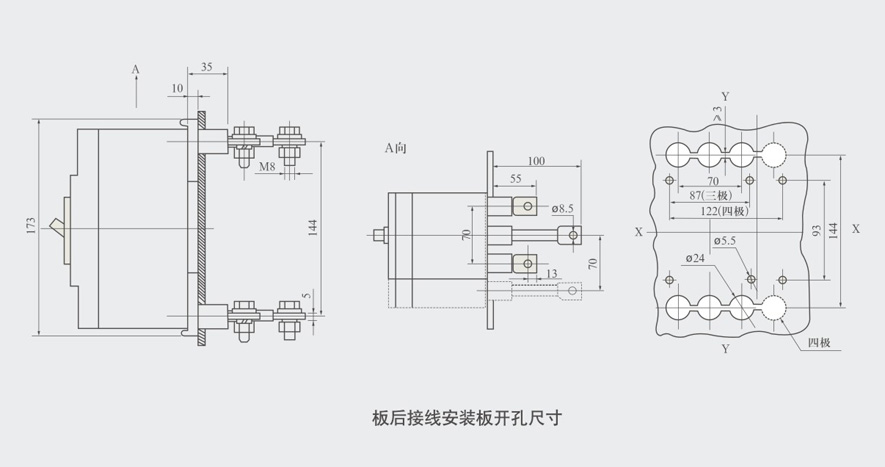

SCM5LE- 100M. H三极、SCM5LE- 100四极板后接线 X-X. Y-Y为三极断路器中心

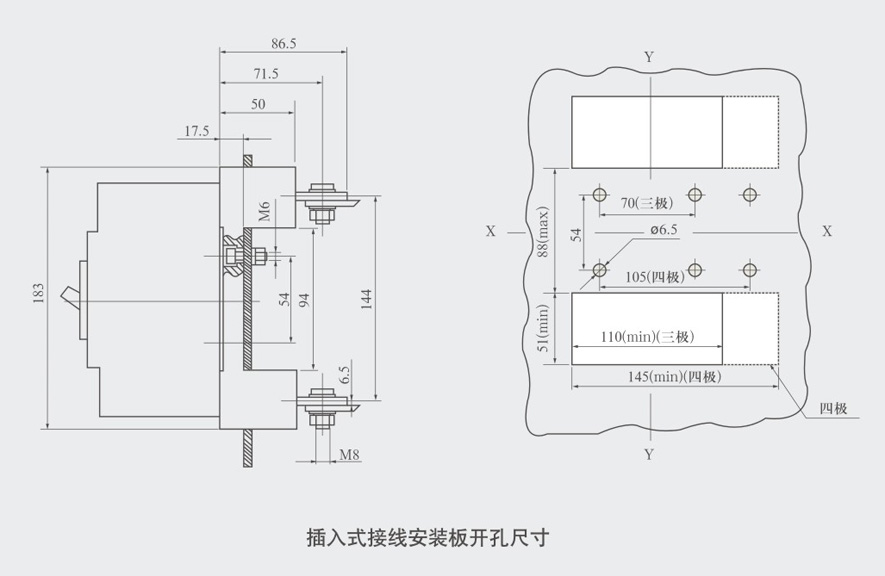

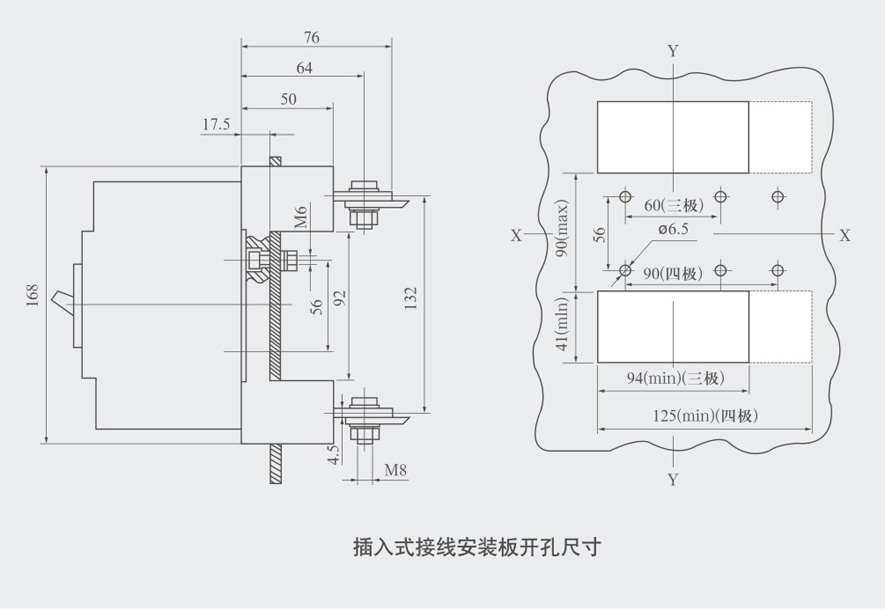

SCM5LE- 100M. HE极、SCM5LE- 100四极插入式接线 X-X. Y-Y为三极断路器中心

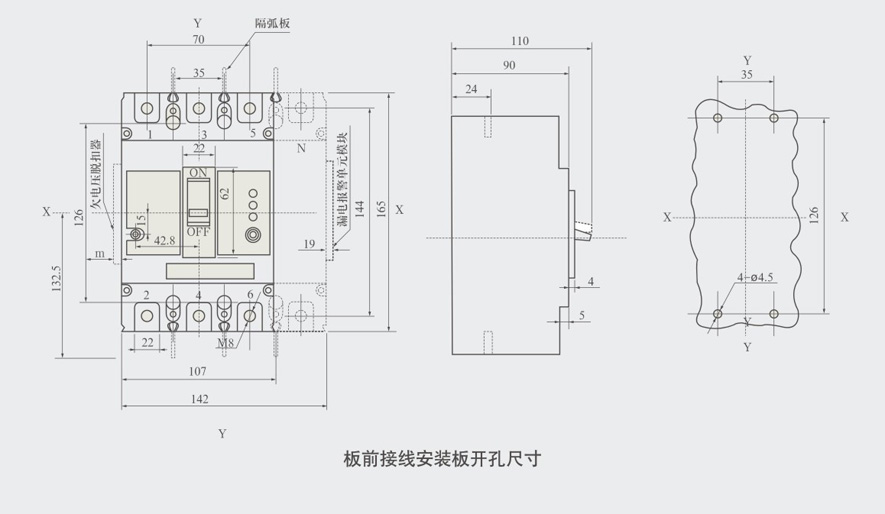

SCM5LE-225M. H三极、SCM5LE- 225四极板前接线 X-X、Y-Y为三极断路器中心

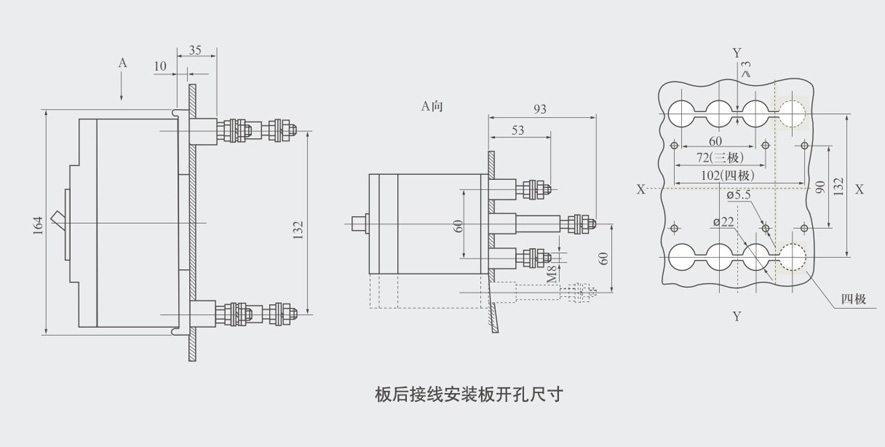

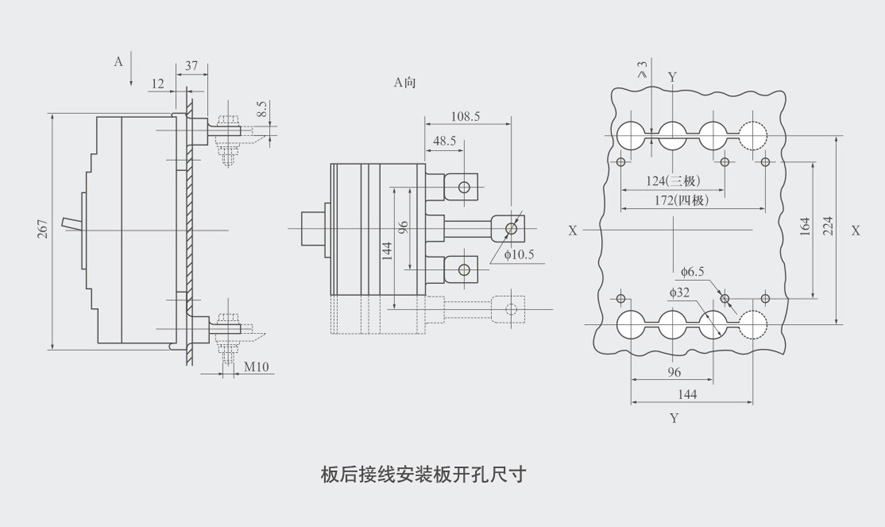

SCM5LE-225M. HE极。SCM5LE- -225四极板后接线 X-X. Y-Y为三极断路器中心

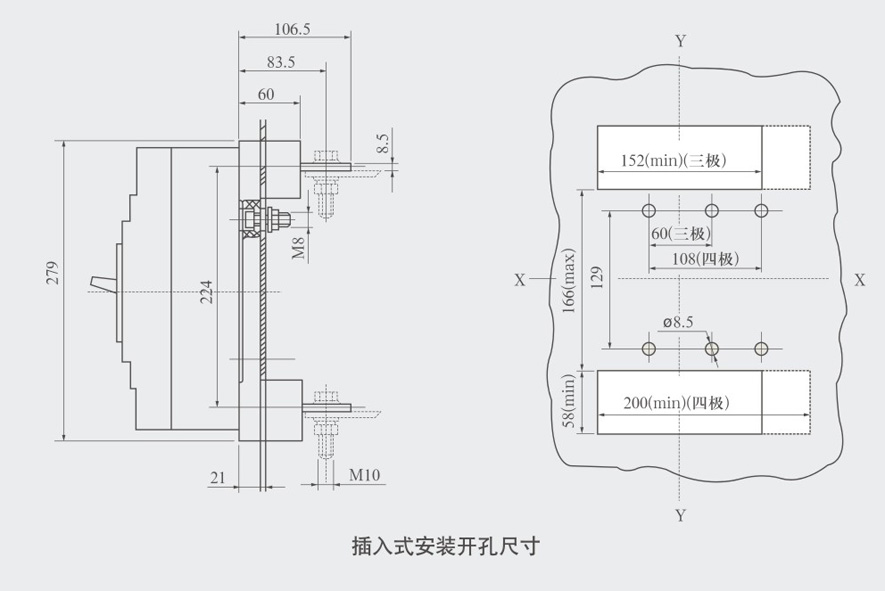

SCM5LE-225M. H三极、SCM5LE- 225四极插入式接线 X-X. Y-Y为三极断路器中心
SCM5LE - 400M三极、SCM5LE- 400四极板前接线 X-X. Y-Y为三极断路器中心

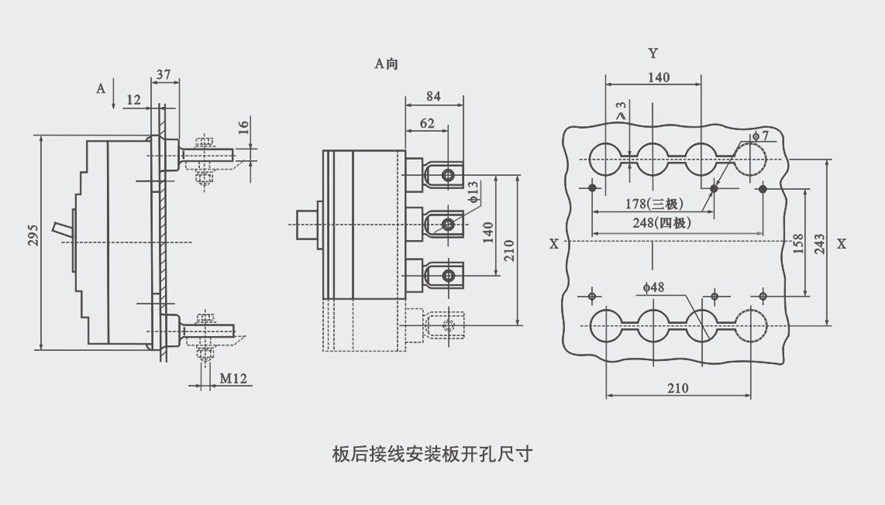

SCM5LE- 400M三极、SCM5LE - 400四极板后接线 X-X. Y-Y为三极断路器中心
SCM5LE- 400M三极、SCM5LE- 400四极插入式接线 X-X. Y-Y为三极断路器中心

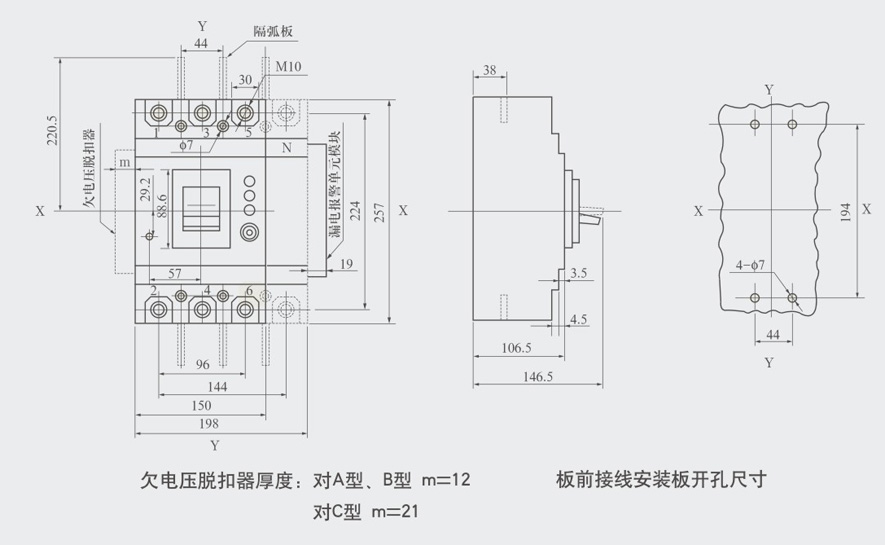

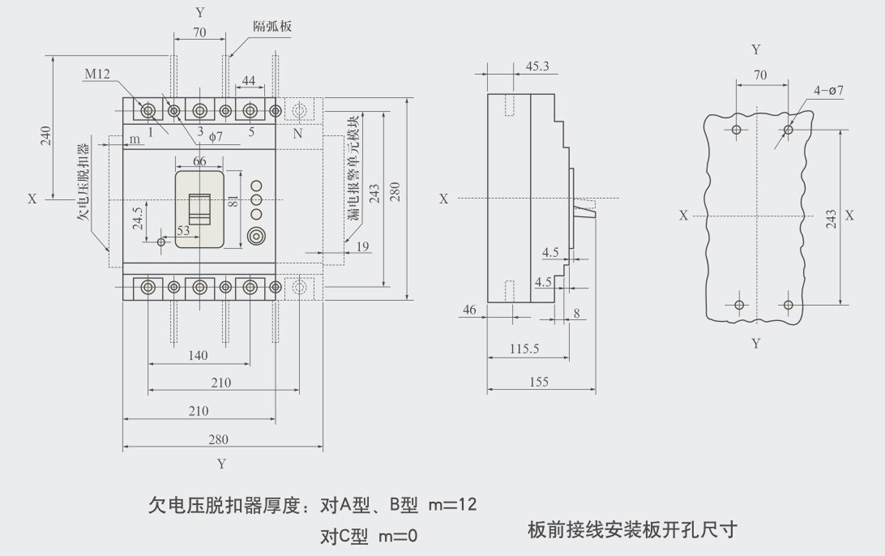

SCM5LE - 630M三极。SCM5LE- 630四极板前接线 X-X.Y-Y为三极断路器中心
X-X. Y-Y为三极断路器中心LE LE- -630四极板后接线
