产品概述：

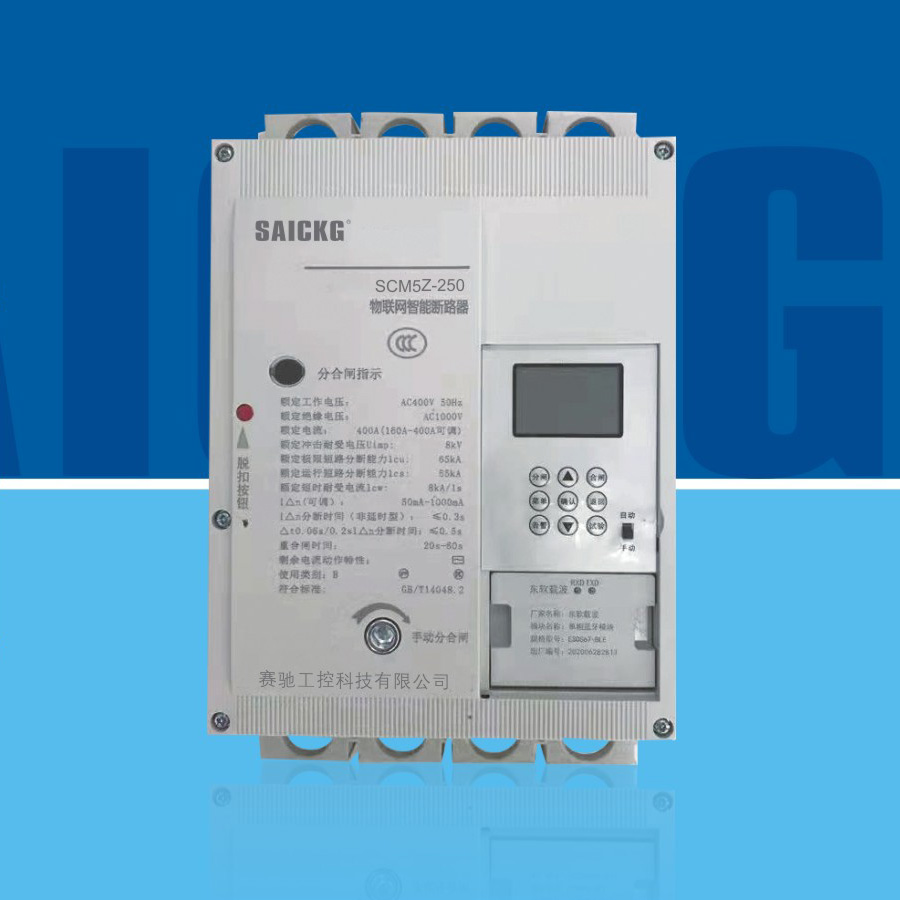

SCM5Z系列物联网智能断路器，是我公司新型产品。符合国家电网管理的各项智能化要求，是配合国家智能电网运行的首选产品。
是集漏电继电器、断路器于一体的多功能综合漏电保护器。断路器为主开关,分断能力大、分断时间准确。-体式配电综合保护具有体积小、安装使用方便、动作值固定分档可调、操作简易,能适应各地用户、各种环境、按需设定。通信型系列的产品采用RS-485通信口，能与电脑建立通信功能，实现远程参数的调整、信息查询及下载故障参数等功能。
电源侧缺相保护:防止二相电机运行、电机烧坏的现象。集过电流保护、短路保护、相电压保护、漏电保护-体;特别适合城乡电网各级综合保护。
适于一相四线中性点直接接地的低压电网，用来对人身触电危险提供间接接触保护,也可对线路或用电设备的接地故障、过电流、短路、过电压、欠电压、断电自动跳闸及缺相等进行保护。
型号及含义：
本产品种类多样，按显示分为数码管显示与中文液晶显示，按接线方式分左侧零线型和右侧零线型，可满足客户不同定货需求。

功能介绍：
2.1故障重合闸功能:开关发生某些保护跳闸后，控制器根据条件判断自动再重合闸一次。
2.2剩余电流保护功能:控制器自动检测线路中的剩余电流，当剩余电流达到额定跳闸值时，开关保护跳闸。
2.3缺相保护功能:开关电源侧某一相出现缺相故障时，开关保护跳闸。
2.4电源断零保护功能:开关电源侧N相断相故障时，开关保护跳闸。
2.5电流保护功能:开关线路中电流短路、过载时，开关保护跳闸。
2.6.上电自动合闸功能:开关电源侧停电后再次通电时，开关会自动重合闸。
2.7停电跳闸功能:开关电源侧出现各相相电压全部低于70V及以下时，开关保护跳闸。
2.8剩余电流突变保护功能:控制器自动检测线路中的剩余电流，当突变剩余电流达到额定跳闸值时，开关保护跳闸。
2.9剩余电流自动跟踪换挡功能:对剩余电流进行跟踪在符合的条件下，对剩余电流档位进行自动调整。
2.10启动退运功能:长按返回键，快速关闭剩余电流保护功能;开关不再提供漏电跳闸保护。
2.11远程通信功能:采用RS-485通信口与电脑建立通信功能，实现远程参数的调整、查询及下载故障参数等功能,支持DL/T 645-2007
多功能电能表通信协议(默认协议)。
2.12外部接口功能:提供外接接线端口，方便远程合闸、分闸使用;提供DC12V辅助电源。
2.13跳闸次数查询功能:对开关跳闸次数进行记录，方便维护查询。
2.14跳闸原因查询功能:对开关跳闸原因进行记录，方便维护查询。

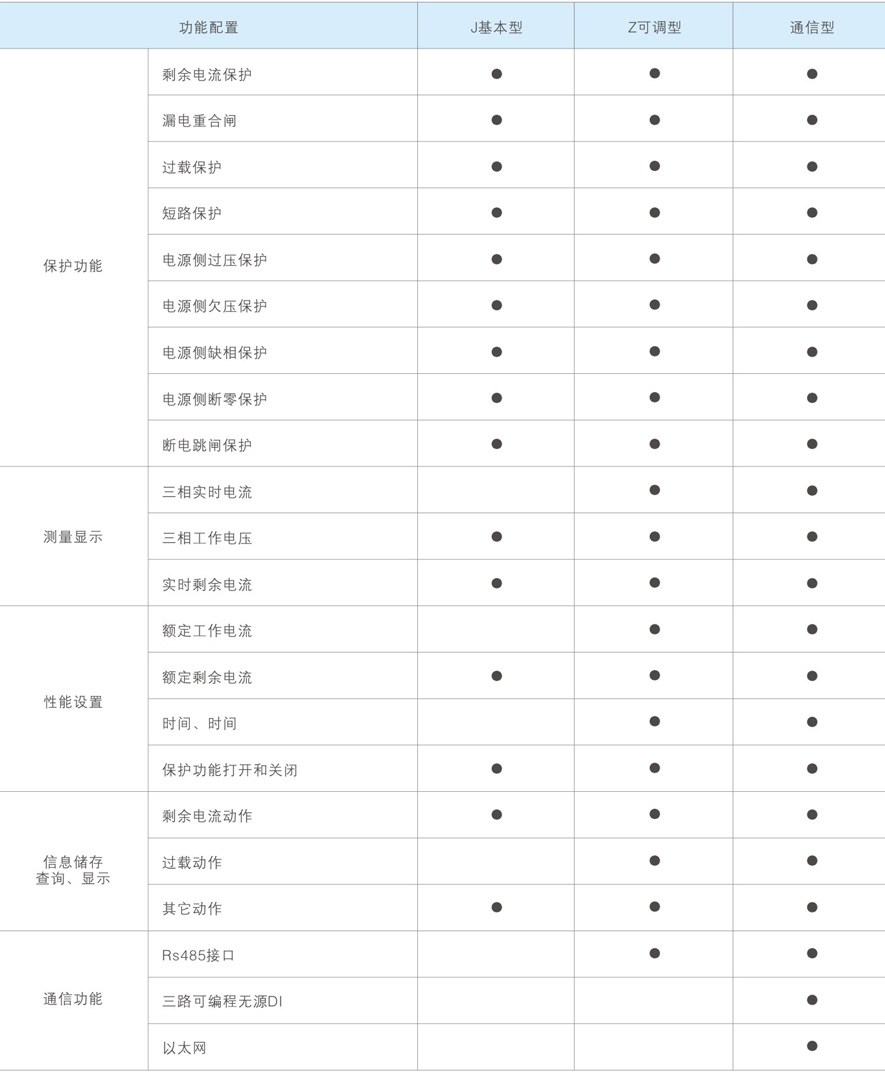

功能型号分类：

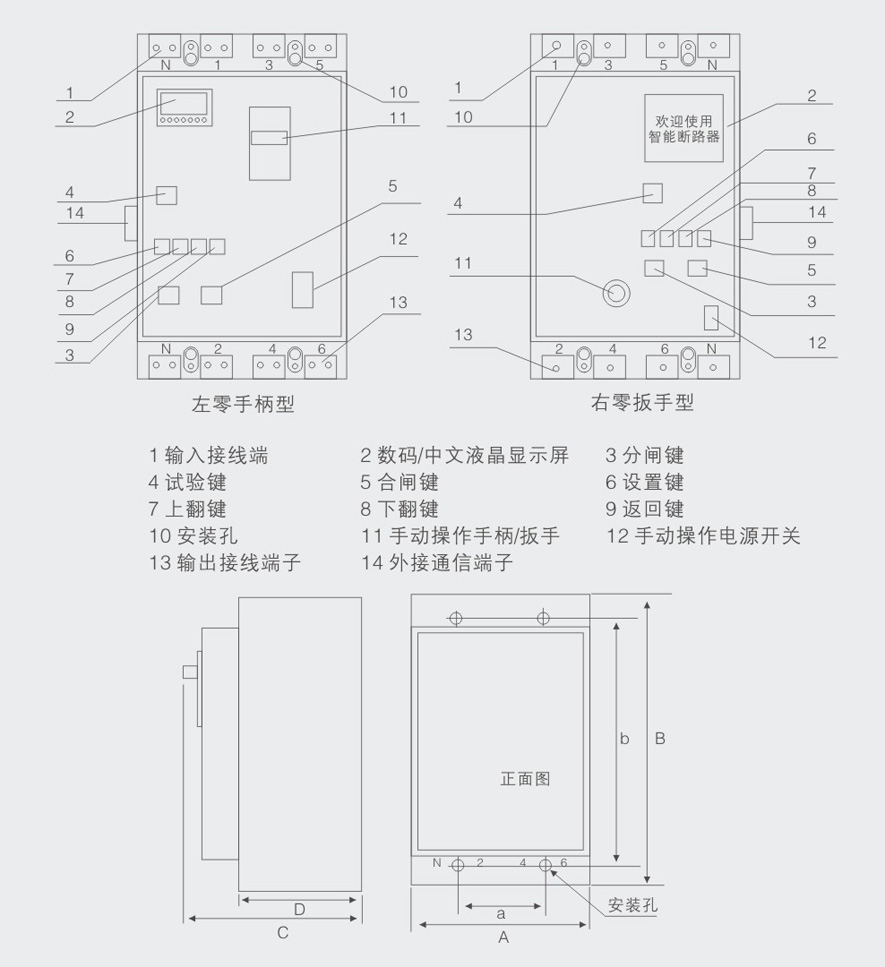

产品尺寸：


正常工作条件：
5.1环境温度-15C+40C，日平均最高温度<35C;
5.2相对空气湿度最湿月的平均最低温度不超过25"C时，该月的月平均最大相对湿度不超过90%，并考虑到因温度变化发生在产品表面上
的凝露;
5.3海拔不超过2000米;
5.4污染等级别3级;
5.5安装类别1:
5.6安装场所的外磁场在任何方向不超过地磁场的5倍;
5.7安装场所应无导电粉尘，无腐蚀性气体，无易燃易爆气体，无雨雪侵袭;
5.8安装位置应无强烈日光直射，避免液晶屏损坏:
5.9安装位置应通风散热条件良好。
技术参数：
6.1额定电压380V/220V三相四线。
6.2额定过电流
125型: 40A-125A任意可调
250型: 100A-250A任意可调
400型: 160A-400A任意可调
630型: 250A-630A任意可调
800型: 400A- 800A任意可调
6.3额定频率50Hz。
6.4额定剩余动作电流档100、200. 300. 500. 800、 1000mA. 自动跟踪。
6.5额定剩余不动作电流50、100. 150、 250、 400. 500mA。
6.6组合装置分断时间0.2/0.3/0.4s可调。
6.7极限不驱动时间Ot=0.06S/0.1S/0.2S。
6.8延时重合闸时间20-60s。
6.9欠压动作值(用户选用时)单相168 +5%。
6.10过压动作值(用户选用时)单相280 +5%。
6.11额定辅助电压220V。
6.12产品使用类别: B类。
6.13产品符合标准: GB14048.2。
电流保护特性：
额定极限短路分断能力(见下表)

7.1过载长延时保护
7.1.1动作值设定范围(见下表)

8.1.2保护动作特性(见下表)

7.1.3热记忆特性
反复过载会引起导体发热，断路器因过载、短路等故障后，具有模拟双金的特性，长延时热容30分钟衰减为0，短延时15分钟衰减
为0，当过载或短路时，通过热记忆特性对每次过载或短路电流热容进行累加，最终使断路器分闸。
7.2短路短延时保护
短路短延时保护防止配电系统的阻抗性短路，跳闸延时是为了实现选择性保护。短路短延时保护有两种方式:
第一种是定时限保护，当故障电流大于整定值时按整定时间延时动作，延时时间与电流值无关;
第二种是反时限加定时限保护，低倍电流(|>1r2且I≤8 IR1)按反时限保护，延时时间与电流值有关，电流越大，延时时间越短。
7.2.1短路短延时参数设定(见下表)

7.2.2短路短延时动作特性(见下表)

7.3瞬时保护
7.3.1短路瞬时保护相关参数设定(见下表)

7.3.2短路瞬时保护特性(见下表)

漏电保护特性：
8.1剩余电流I△n保护功能
剩余电流整定值

剩余电流时间整定值

8.2剩余电流保护特性:
剩余电流动作值|△≥80%I△n;
剩余电流不动作值|△< 50%I△n;
剩余电流报警值I△≥60%I△n;
剩余电流自动跟踪保护功能:
剩余电流自动跟踪功能与剩余电流定档保护功能只能选择其一，本控制器通过剩余电流保护整定项进行设置，当设置为任意一个数值时剩余电流为定档保护，自动跟踪功能自动关闭，当剩余电流设置为自动跟踪时控制器将进入剩余电流自动跟踪模式，此时定档数值自动关闭。
剩余电流自动跟踪换挡条件: 10n档位为AUTO(自动跟踪模式)。
自动下调档位条件:在线剩余电流I△小于0.5I△n-1，且持续2分钟。
自动_上调档位条件:在线剩余电流I△大于0.5I△n小于0.75IOn，且持续1分钟。
在剩余电流自动跟踪档位下，开关在上电时剩余电流档自动工作在最高档。当满足下调换挡条件时，且持续2分钟，则剩余电流档位自动下调一档;当本档位满足上调换挡条件时，且持续1分钟，则剩余电流档位自动上调一档;在某档位剩余电流动作值IO≥75%IOn时，开关保护跳闸，跳闸后开关自动重合闸，合闸后剩余电流档位自动上调到动作前上一档。当开关自动重合闸后在闭锁时间内再次发生剩余电流保护跳闸，开关在分闸后进入闭锁状态不再自动重合闸。
过压欠压保护特性：
10.1 电压保护功能
过电压保护功能过电压保护是针对线路出现过电压状况设计的保护功能，控制器的保护方式可以是脱扣或数据报警。保护特性整定范围、整定值、动作特性及误差范围键下标，过电压保护动作后，当电压恢复正常，开关可自动重合闸。
过电压保护特性：

10.2欠电压保护功能
欠电压保护是针对线路出现欠电压状况的保护功能，控制器的保护方式可以是脱扣或数据报警。保护特性整定范围、整定值、动作特性及误差范围见下表，欠电压保护动作后，当电压恢复正常，开关可自动重合闸。
欠电压保护特性

断路器外接接线端口说明：

备注：
如果下位机(SCM5LZ)和其它具有RS485端口的设备相连接时，只需要将它们的同名端用双绞线连接方可:如果将下位机(SCM5LZ)系列带通讯功能的产品用作有线网络时的终端设备时，外接端子的SO端子必须接地。
