产品概述：
SCM5C系列物联网电子式量测断路器是集剩余电流继电器、接触器、塑壳断路器于一体的电子式断路器，集配电、计量、保护(过载、短路、漏电、排线超温保护)、电容无功补偿于一体。适用于三相四线中性点接地的供用电系统，对线路或用电设备的接地故障，欠过压、过电流、短路、瞬时及主线过温等进行保护。也可防止电气线路或电气设备接地故障引起电气火灾和电气设备损坏事故及用来对人身触电危险提供间接接触保护。广泛应用于工业物联网。符合标准: GB/T 14048.2 - 2008; GB/T22387- 2008。
性能特点：
◎采用高性能微控制器(MCU)，实时进行信号处理和智能控制;
◎液晶中文显示，人机界面友好，操作直观方便;
◎GPRS定位无线发送数据上传，远程关闭开合功能;
◎实时对电压、电流、线缆温度、漏电电流上传云端服务器;
◎可靠的联锁和绝缘保护，安全性更高;
◎长延时、短延时和瞬时三段保护，电流可设定，电子式脱扣;
◎具有高分断能力和可靠的隔离功能;
◎大电流瞬时脱扣功能;
◎线路剩余电流，三相电源电压、负荷电流实时显示;
◎故障记录报警保护功能及参数可在线设置修改;
◎具有电量计量测控显示有功、无功数据上传云端服务器。
◎结合智慧用服务电云平台/手机APP,实现安全用电和智慧用电管理。
型号及其含义：

注: 1)配电无代号，保护电动机用2表示;
2)直接操作无代号，电动操作用P表示，转动手柄用Z表示。
主要性能特点：
. SCM5C物联网电子式量测断路器具有三段保护功能，适用类别为B的断路器与连接在同一电路中的其它短路保护装置在短路条件下具
有完全选择性配合;
. 具有五种脱扣特性选择:用户可根据负载电流要求对脱扣器进行设置调整;
电子脱扣器由断路器自身提供能量，电流信号及控制电源来自安装于断路器内的环形电流互感器;
. 具有预警指示:当负载电流超出预设定电流时，断路器面盖上的发光二极管指示为黄色;
. 具有过载指示:当负载电流超出整定电流时，断路器面盖上的发光二极管指示为红色;
. 具有消防专用的过载不脱扣只有报警功能:当负载电流过载运行时，断路器不脱扣，输出一个电源接点信号，驱动相应的报警装置;
符合IEC60947附录F的电磁兼容要求;
. 外形尺寸与SCM5E系列塑壳断路器同规格相同，安装据有互换性。(注:其中SCM5E-800相同)
. 按额定电流(A)分:
SCM5C- 100为32(16,20,25,32)、63(32,36,40,45 ,50,55,60,63)、100(63,65,70,75,80,85,90,95 100);
SCM5C-225为225( 100, 125, 140, 160, 180,200,225);
SCM5C-400为400(200,225, 250,280,315,350,400);
SCM5C- 630为630(400 ,420, 440，460, 480,500,530,560,600,630);
SCM5C-800为800(630. ,640, 660,680,700,720,740,760,780,800);
SCM5C- 1250为1600(630,700,800, 1000, 1250);
. 接线方式分为板前接线、板后接线、插入式三种;
.按断路器是否带附件和不带附件两种;
附件分内部附件和外部附件:内部附件有分励脱扣器、欠电压脱扣器、过载报警器、辅助触头、报警触头五种;
.外部附件有转动手柄操作机构、电动操作机构。

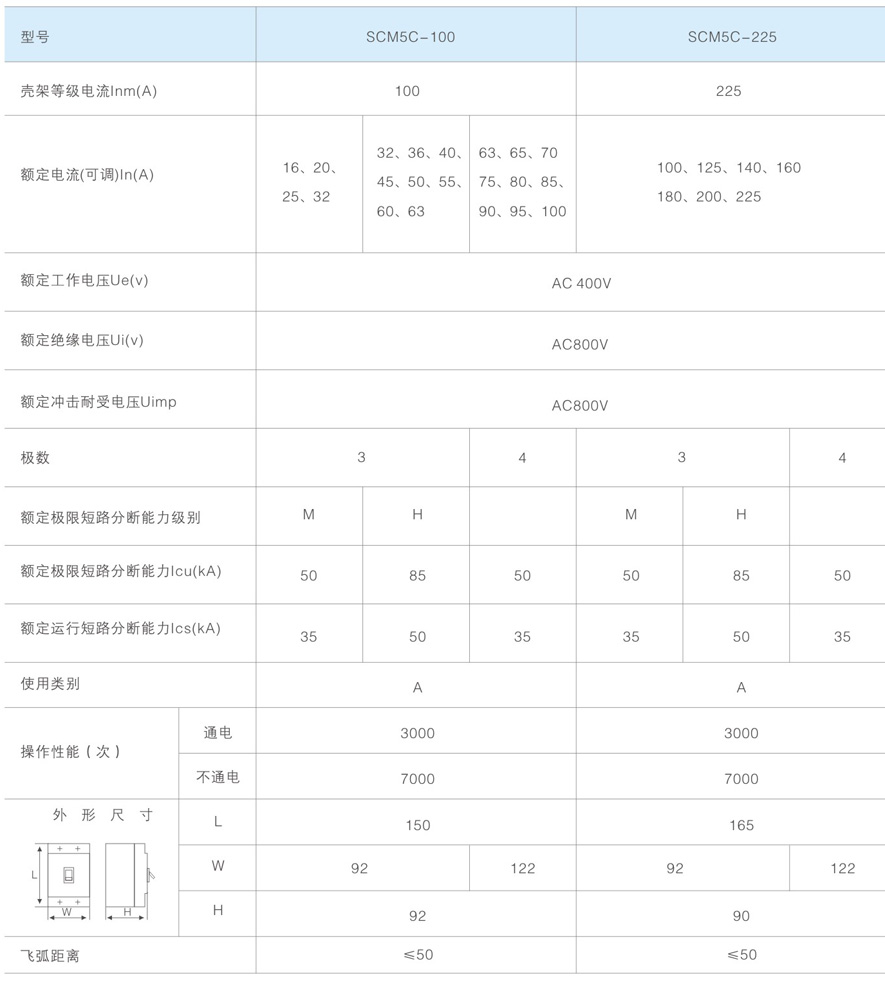

断路器主要技术性能指标见表：
