产品概述：
CPS即“控制与保护开关电器”是低压电器中的新型产品，是国际通用的“控制与保护开关电器”的产品类别代号,作为新的大类产品，其产品类别代号为“CPS" (Control and Protective Switching Devices)。SCK5系列控制与保护开关电器是在单一结构形式的产品上实现集成化的、内部协调配合的控制与保护功能，能够替代断路器(熔断器)、接触器、起动器、隔离器、热继电器、过载(或过流、断相)保护继电器、电机综合保护器、智能漏电继电器等多种传统的分离元器件，具有远距离自动控制与就地人力控制兼有的方式进行控制操作的功能，具有协调配合的时间-电流保护特性，具有控制与保护自配合、短路后连续运行，具有分断能力高，飞弧距离小、寿命长，具有保护整定电流均可调的特性，操作方便、配套附件模块多样齐全等优点，可以实现对电动机负载、配电负载的控制和保护。

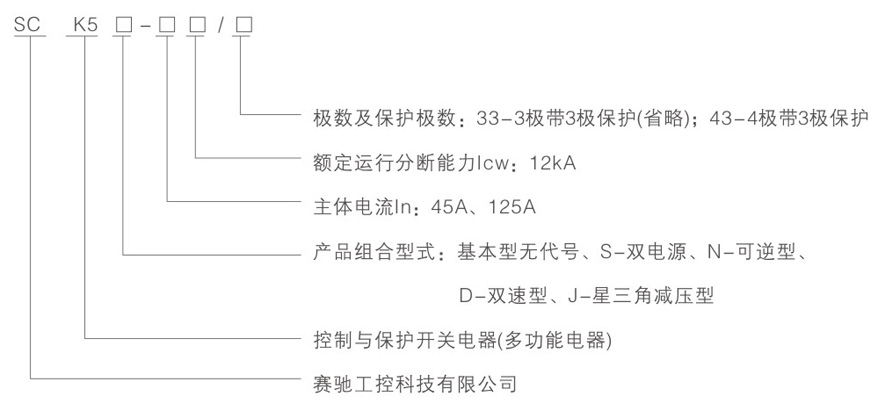

型号含义：
说明：
. SCK5控制与保护开关电器的基本配置:主体+智能控制器+辅助触头组。
. 主体由主电路基本模块即:触头系统模块、短路脱扣器、电磁系统模块以及操作机构系统模块构成， 辅助触头组由短路报警触头、过载报警触头以及- - 组2常开1常闭辅助触头构成，02为2常开1常闭+ 1短路1过载、06为3常开3常闭+ 1短路1过载。， 智能控制器额定电流le: 1A、2A、3A、6A. 10A、16A、32A、45A、63A、100A、 125A。
. 主体额定电流In: 45A、 125A。
极数:用二位数字表示(前-位数字表示产品极数、后.-位数字表示保护极数)
如33表示3极带3极保护、30表 示3极不带保护
. 控制电源电压: M:220V. Q:380V。
主要特点：
. 分离电器元件构成系统所存在的缺点
同类产品质量良莠不齐;
. 设计选用人员掌控數据不全面;.
. 元件及成套装置制造厂工艺水平不同;普通产品如MCCB的过流和短路电流整定值用户不可调整，-般的产品如MCCB的过载电流整定值也不可调;
.系统的工作可靠性低;用户难以调整整定值，保护特性不准确;,各种控制特性和保护特性配合不合理;系统的综合技术经济性不高。

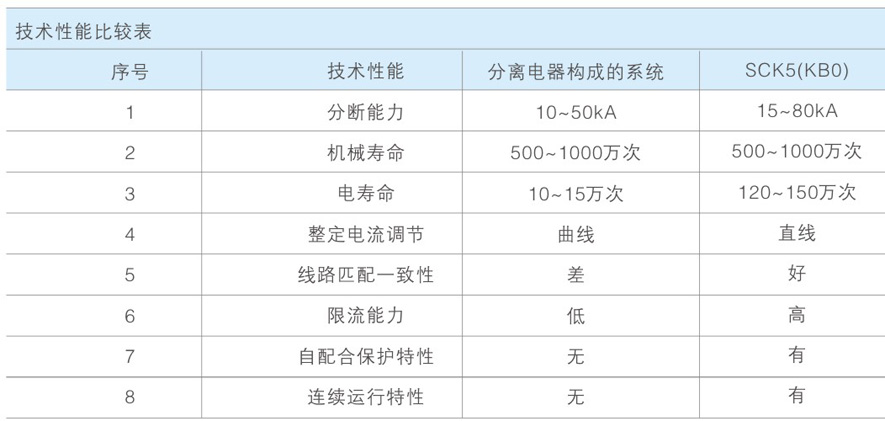

. 与分离电器构成的系统相比(见技术性能比较表)
. 具有控制与保护自配合的特性：
概述：
SCK5系列控制与保护开关电器的出现从根本上解决了传统的采用分立元器件(通常是断路器或熔断器+接触器+过载继电器)又有选择不合理而引起的控制和保护配合不合理的种种问题，特别是克服了由于采用不同考核标准的电器产品之间组合在一起时，保护特性与控制特性配合不协调的现象，极大地提高了控制与保护系统的运行可靠性和连续运行性能。
SCK5系列控制与保护开关电器以最新的微电子技术为基础，在同行产品的基础上，开发出具有本公司特色的SCK5系列控制与保护开关电器产品，克服了同行产品的缺点，汇集了低压电器分立元件的优点，功能齐全，性能可靠，为低压配电和控制系统的简化及优化提供了一种基础元件。产品符合GB 14048.9、IEC60947-6- 2标准。
功能与用途：
SCK5采用模块化的单一产品结构型式，集成了传统的断路器(熔断器)、接触器、过载(或过流、断相)保护继电器、起动器、隔离器、电机综合保护器等低压电器产品的主要功能，具有远距离自动控制和就地直接人力控制功能，具有面板指示及机电信号报警功能，具有过压欠压保护功能，具有断相缺相保护功能，具有协调配合的时间-电流保护特性(具有过载反时限、定时限、短路瞬时、特大短路瞬时四段保护特性)。根据需要选配功能模块或附件，即可实现对各类电动机负载、配电负载的控制与保护。
适用领域：
由于SCK5系列产品具有控制与保护功能集成化、模块化、小型化结构，对环境污染的防护等级高，分断短路电流能力高，飞弧距离短，电寿命长，保护功能齐全，连续运行性能和可靠性高，安装使用及维护操作方便等一系列优点，在工业设施、基础设施、消防系统以及商业和民用设施中
应用广泛：
.冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系统;
. 电动机控制中心(MMC)及配电中心;
. 电力站及变电站;
. 港口和铁路系列(如航空港、铁路公路客运中心等);
. 高速公路照明、通风系统;军队驻地控制保护系统(如边防哨所、雷达机站等);各种场合的消防泵、风机等;
. 现代化的建筑照明、电源转换、泵、风机、空调、消防、照明等电气控制与保护系列; 医院、商业大楼(如大型购物中心、超级市场等);
.电信通讯机房;信息处理中心(如市政、银行、证券交易中心等);
.工厂或车间的单电机控制与保护系统;远程控制照明系统。
SCK5系列控制与保护开关电器及控制与保护功能于一体,相当于断路器(熔断器)+接触器+热继电器+辅助电器。很好的解决了分离元件不能或很难解决的元件之间的保护与控制特性匹配问题，使保护与控制特性配合更完善合理(具有反时限、定时限和瞬时三段保护特性),只要根据负载功率或电流即可正确选择单一产品，代替以往的包括自电源进线至负载端的各种电器，不需降容;大大减轻了设计人员的工作量。具有无可比拟的运行可靠性和系统的连续运行性能SCK5在分断短路电流后无需维护即可投入使用，即具有分断短路故障后的连续运行性能;SCK5在进行了分断短路电流试验后，仍具有6000次以.上的AC-44电寿命，这是由断路器等分离器件构成的系统所难以达到的,SCK5的这一特性极大地提高了系统的运行可靠性和系统的连续运行性能，其中的运行短路分断能力Ics为80kA指标属同类产品的国际领先、国内最高指标。
●与塑壳断路器相比
具有分断能力高、飞弧 距离小的特性SCK5在380V额定运行短路分断能力Ics(o-co-co)达到较高型为80kA、标准型为50kA、经济型为35kA，在50kA预期短路电流下的分断时间仅为2~3ms，限流系数达到0.2以下，达到塑壳断路器的领先水平，接近熔断器的限流水平，大大限制了短路电流对系统的动、热冲击，飞弧距离小于30mm。
●与塑壳断路器构成的保护系统相比，具有保护整定电流均可调整的特性
SCK5的智能脱扣器电流(反时限与定时限)均可在面板.上进行调整，即除了常规的过载保护电流可根据负载功率进行整定外，过流保护整定电流也可在面板.上进行调整。克服了塑壳断路器的短路保护整定电流出厂后用户无法调整的缺点,使得SCK5产品即使安装在线路末端，短路电流较小时，同样具有很好的短路保护功能。
●与接触器性能相比
具有寿命长、操作方便的特性，SCK5的机械寿命达500~ 1000万次，电寿命AC- 43为100~120万次，既可就地手动操作，又可远距离实现自动控制功能。
●与热磁式控制与保护开关电器性能相比
具有功能更齐全，性能更优越，调整更精确的特性。热磁式控制与保护开关电器的功能上不可避免的存在缺陷，在性能上也受环境的影响很不稳定。SCK5控制与保护开关是以先进的微电子技术为基础,采用智能控制的方式、模块化的结构，集熔断器、断路器、漏电继电器、接触器、热继电器、电机综合保护器等低压电器功能于一身的新型智能产品，在功能、性能、环境要求及产品使用调整等方面无与伦比的优越性，是热磁式控制与保护开关电器最佳的替代产品。
●其它特点
配套附件齐全
SCK5的附件包括:辅助与信号报警触头、智能控制器(包括基本型和消防型)、隔离式手柄旋钮等，可构成完整的控制与保护功能单元，在单一产品上实现协调配合的控制与保护功能。
.安装角度灵活
正装(横装、竖装)、平装、侧装均不影响使用性能。可广泛应用于紧凑型成套装置中，包括固定式或抽屉式的MCC柜中，特别是SCK5-16、32、45型在1/4和1/2抽屉中应用，具有分离元器件不可比拟的优越性
.安全可靠、防护等级高板前、板后、插入式的接线端均具有防触指功能，可配备防护等级直至IP65的高防护等级外壳，特别适用于民用建筑的潮湿场所、地下室、水泵房、煤矿、港口、船舶、石化等领域，是替代目前的电磁启动器、保护式和组合式起动器、电机综合保护器的理想产品。
特性参数：
●主电路参数
主电路主要由主体和智能脱扣器构成，这两部分是构成可以应用的SCK5产品的最少配置。

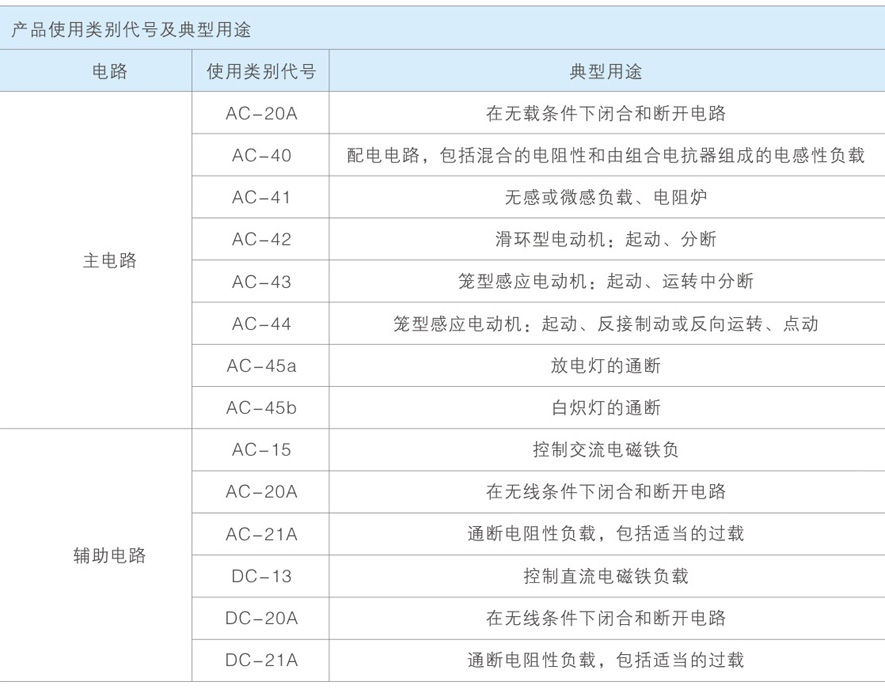

主体额定电流In、约定发热电流lth、额定绝缘电压Ui、额定频率、额定工作电压Ue以及可选的智能控制器的额定工作电流le范围或控制功率范围见下表
●保护形式
快速短路瞬时保护
过载长延时保护
过载短延时保护
短路瞬时保护
缺相保护
断相保护
欠流保护
三相不平衡保护
过压保护
欠压保护
启动延时
在线编程功能
故障指示

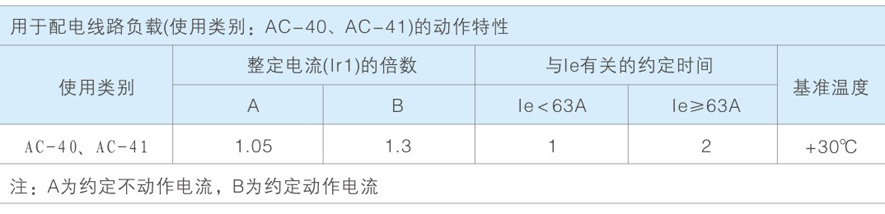

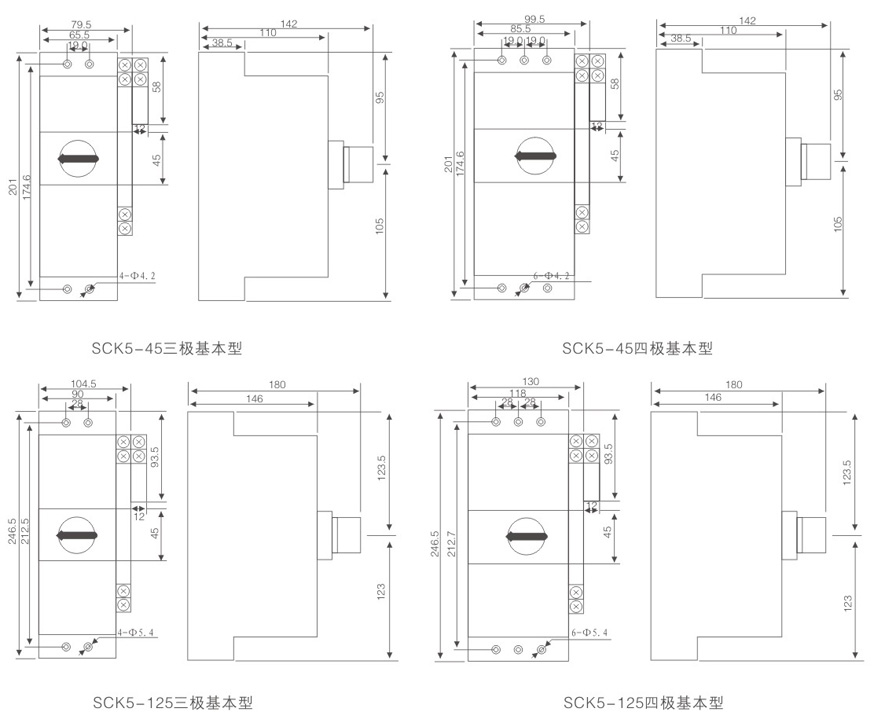

外形及安装尺寸(mm)

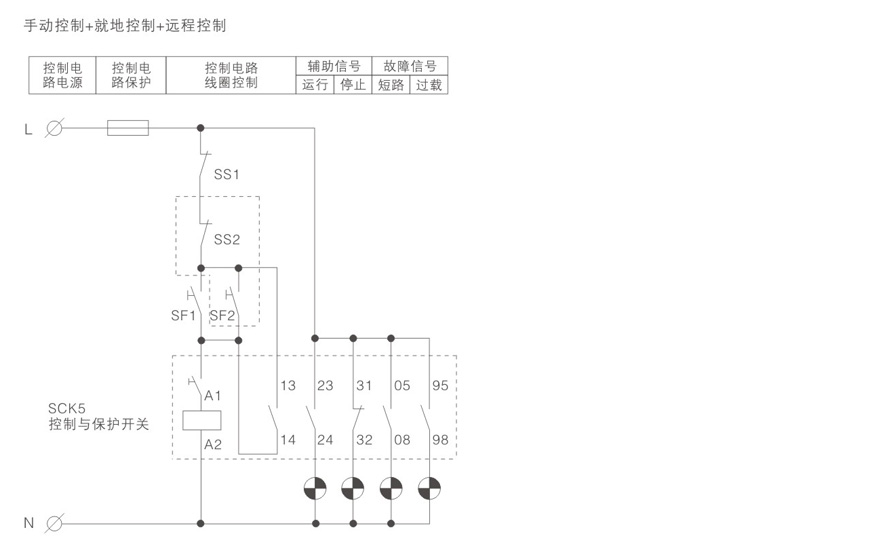

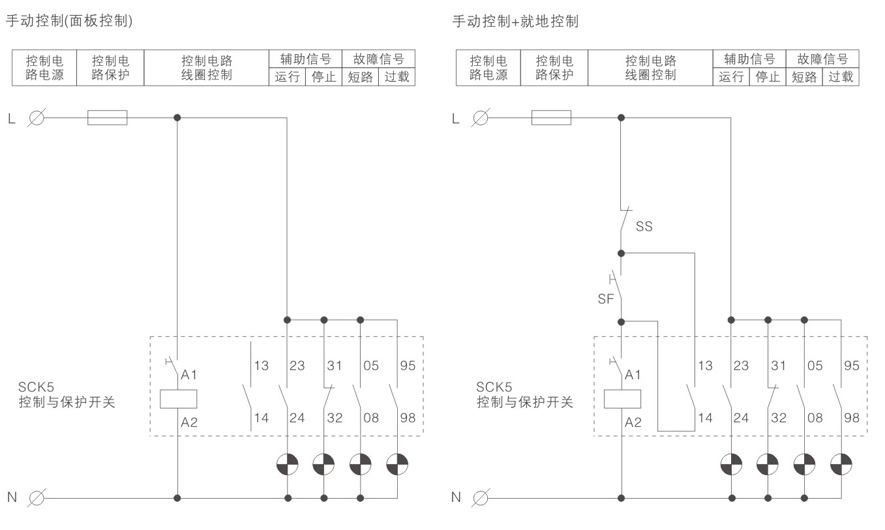

基本电气控制图：

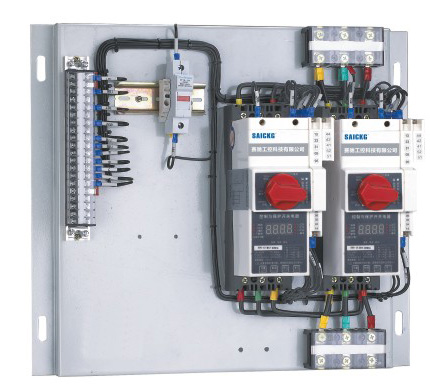

SCK5-D双速电机控制与保护开关：
产品概述：
以数字化产品SCK5作为主开关，集成熔断器、断路器、接触器、起动器、隔离器、热继电器、过载(或过流、断相)保护继电器、电机综合保护器、智能漏电继电器等低压电器产品功能于一体，与相应的接触器及其他必需的附件，通过机械联锁和电气联锁构成新型保护式SCK5- D双速电机控制与保护开关电器，实现集成化的、内部协调配合的双速电机自动控制与各种保护功能，适用于双速电动机的起动控制与保护。具有星三角减压起动器SCK5-J.自藕减压起动器SCK5- Z同样的特点。产品根据需要安装电气联锁，具有可靠性高、分断能力高、寿命指标高，体积小、安装面积小、安装维护工作量小等优点。

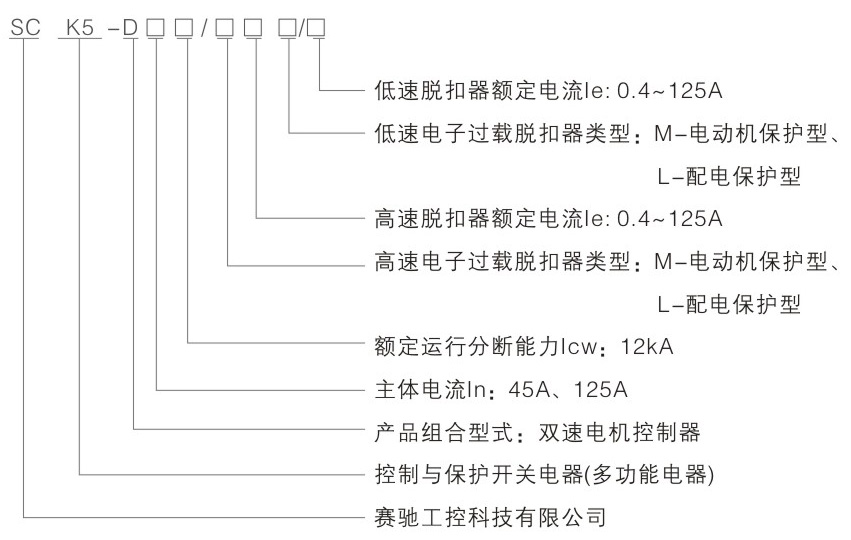

型号含义 ：

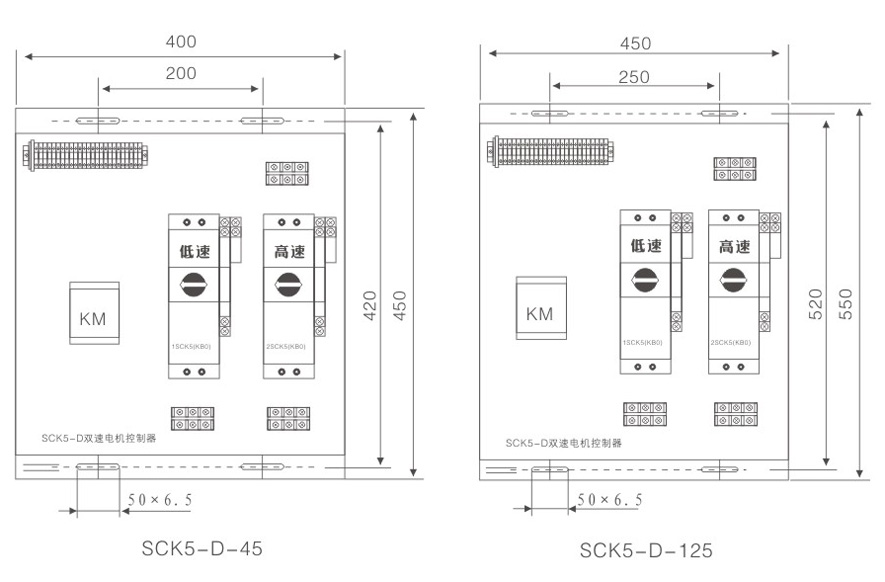

(外形及安装尺寸(mm)

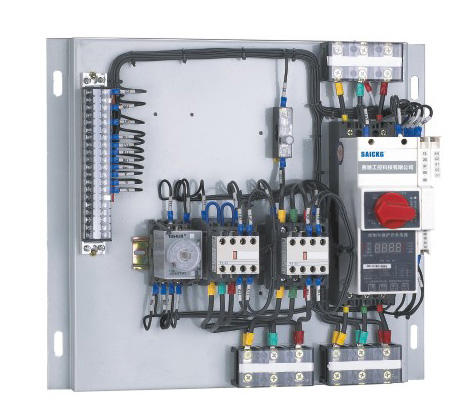

SCK5-J星三角减压起动控制与保护开关：
产品概述：
以数字化产品SCK5作为主开关，采用模块化的结构型式，集成熔断器、断路器、接触器、起动器、隔离器、热继电器、过载(或过流、断相)保护继电器、电机综合保护器、智能漏电继电器等低压电器产品功能于一体，与适当的可逆型接触器、时间继电器及其他必需的附件、通过电气联锁构成新型保护式星三角(Y-O)减压起动器、SCK5-J或SCK5-J2、自藕减压起动器SCK5-Z、电阻减压起动器SCK5-R,实现集成化的、内部协调配合的减压起动自动控制与各种保护功能，适用于功率55kW以下电动机的减压起动控制与保护。具有面板指示及机电信号报警辅助触头模块。选配的可逆型接触器产品内部均带有机械联锁和电气联锁等附件，提高了运行可靠性。产品根据需要安装电气联锁，具有可靠性高、分断能力高、寿命指标高，体积小、安装面积小、安装维护工作量小等优点。

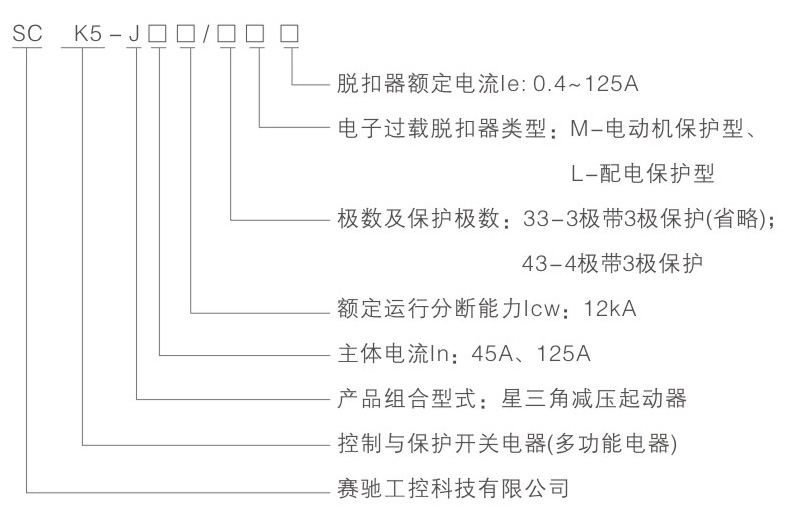

型号含义：

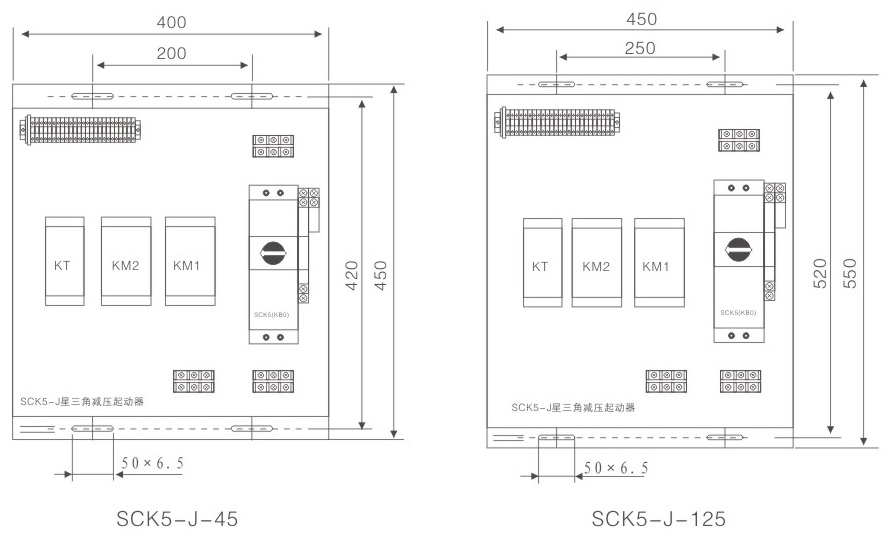

外形及安装尺寸(mm)

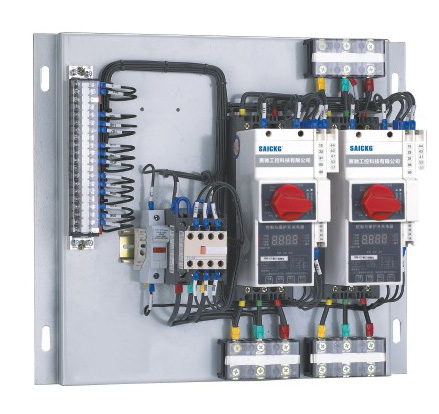

SCK5-N可逆型控制与保护开关：
产品概述：
以数字化产品SCK5作为主开关，集成熔断器、断路器、接触器、起动器、隔离器、热继电器、过载(或过流、断相)保护继电器、电机综合保护器、智能漏电继电器等低压电器产品功能于一体，通过机械联锁和电气联锁等附件组合，构成可逆型电动机控制与保护开关电器SCK5-N,适用于电动机的可逆或双向控制与保护。产品根据需要安装相应附件，具有可靠性高、分断能力高、寿命指标高，体积小、安装面积小、安装维护工作量小等优点。

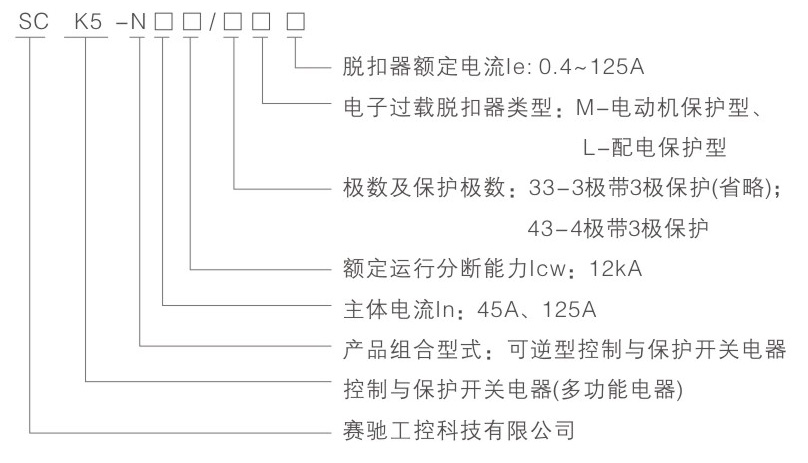

型号含义：

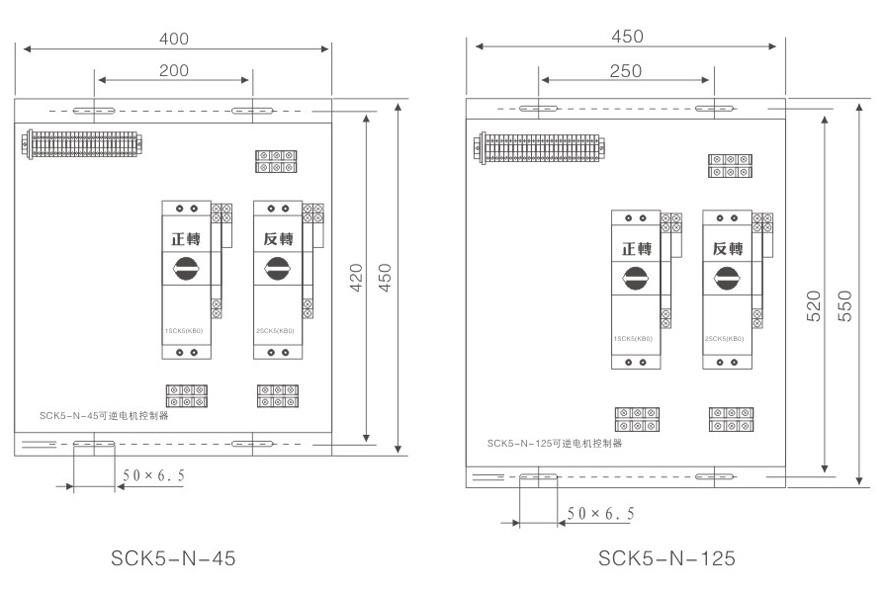

外形及安装尺寸(mm)
