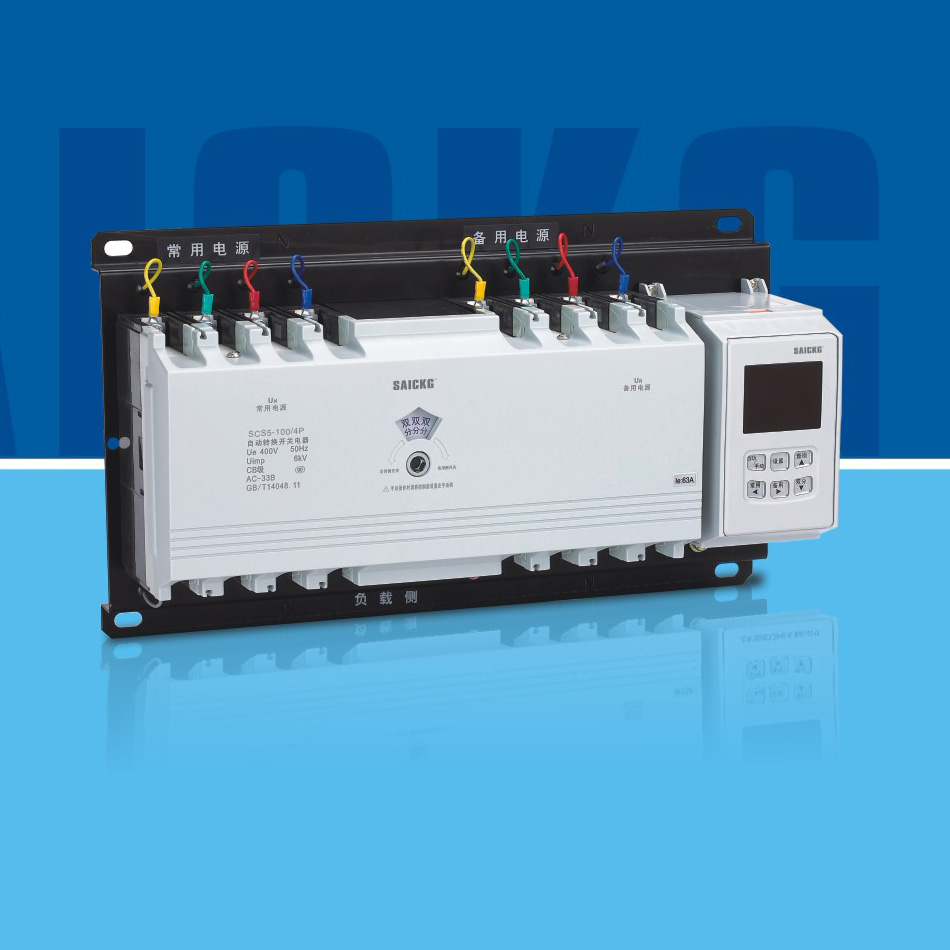

产品概述：
两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底杜绝了两台断路器同时合闸的可能性。
智能化控制器采用以单片为控制核心，硬件简洁，功能强大，扩展方便，可靠性高智能控制电路布局设计，采用电源、电源采样与单片机控制分离，从硬件结构上克服了电磁干扰现象;
具有短路、过载保护功能，过压欠压、缺相自动切换功能与智能报警功能;
自动切换参数可在外部自由设定，具有操作电机智能保护功能;

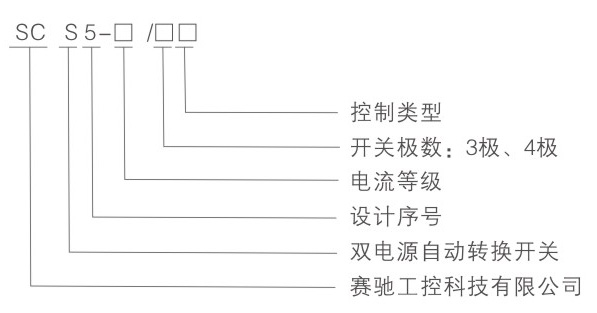

型号及其含义：
适用范围：
SCS5系列智能型双电源自动切换开关( 简称A.T.S)适用于额定工作电压交流400V，频率50/60Hz的紧急供电系统。当-路电源发生故障时，可以自动完成常用电源与备用电源间切换，而无需人工操作，以保护重要用户供电的可靠性，主要用于医院、商场、银行、化工、冶金、高层建筑、军事设施和消防等不允许断电的重要场所。本产品符合IEC60947-6-1《自动转换开关电器》标准，也符合《高层民用建筑防火规范》、《 建筑设计防火规范》、《民用建筑电气设计规范》等。
结构特点：
SCS5系列智能型双电源自动切换开关是由两台三极或四极的塑壳断路器及其附件( 辅助、报警触点)、机械联锁传动机构、智能控制器等组成。分为整体式分体式两种结构。整体式是控制器和执行机构同装在一个底座上;分体式是控制器装在柜体面板上，执行机构装在底座.上由用户安装在柜体内，控制器与执行机构用约2M长的信号连接。
其特点:
两台断路器 之间具有可靠的机械联锁装置和电气联锁保护， 彻底杜绝了两台断路器同时合闸的可能性。
■智能化控制器采用以单片机为控制核心，硬件简洁，功能强大，扩展方便，可靠性高智能控制电路布局设计，采用电源、电源采样与单片机控制分离，从硬件结构.上克服了电磁干扰现象;
■具有短路、过载保护功能、过压欠压、缺相自动切换功能与智能报警功能;
■自动切换参数可在外部自由设定，具有操作电机智能保护功能;
■信号连接线通过FLUKE仪器通道测试， 能抗近端串扰、衰减串扰，回波损耗，能满足永久链路的测试标准。
■本开关控制器的安装形式为用户提供了较强的自主性，(分体安装只需将机附件(信号连接线RJ45)连接至对应端口即可)
■用户可根据不同的使用要求选择控制器形式A廿基本型，B出智能数码显示型,C世智能液晶显示型。
结构简介：
正常工作条件：
●周围空气温度:
a..上限值不超过+40C;
b.下限值不超过- 10C;
c.24h平均值不超过+35C;
●海拔:安装地点的海拔不超过2000m;
●大气条件:大气的相对湿度在周围最高温度+40°C时不超过50%，在较低的温度下可以有较高的湿度，在最湿月的月平均最低温度+25C时，
该月的平均最大相对湿度为90%，并考虑到因温度变化在表面上的凝露。
工作模式：
SCS5系列智能型双电源自动切换开关有两种工作模式:自动工作模式和手动工作模式
●自动工作模式
SCS5系列智能型双电源自动切换开关在自动工作模式下按控制功能分，可分为自投自复(R)、自投不自复(S)和电网一发电机
(F)三种，前两种适用于电网一电网的供电系统，后-种适于电网-发电机系统。
●手动工作模式
手动工作模式有常用电源、备用电源和断路器再扣三种工作方式。手动工作模式下系统将无自动切换功能。
a.常用电源方式:强制断开备用电源，接通常用电源。
b.备用电源方式:强制断开常用电源，按通备用电源。
C.断电再扣方式:即可将两路电源全部断开，也可使因故障脱扣的断路器再扣。
附加功能：
带用消防控制电路，当消防控制中心给一控制信号进入智能控制器，两台断路器都进入分闸状态，并给消防控制中心-回执信号;带有发电机启动信号功能，当常用电源异常时ATS控制器发出信号给发电机。
自投自复式的智能控制器：
智能控制器对常用与备用电源进行监测，并进行自动切换，当两路电源都正常工作时由常用电源供电，当常用电源发生异常(任一相.电压过压、欠压、断相)时经设定的延时间t1后，系统断开常用电源，切换到备用电源，恢复正常后则又自动返回换接到常用电源供电，当备用电源出现异常时，控制器面板上备用电源的发光二极管将根据故障类型作对应指示，并有报警触头信号送出，进行提示。
自投不自复式的智能控制器：
智能控制器对常用电源与备用电源进行监测，并进行自动切换。当常用电源出现异常时，自动延时切换到备用电源工作，当常用电源恢复正常时系统并不切换供电电源，直至备用电源异常，再自动换到常用电源工作。
备用电源平时必须正常完好，当备用电源出现异常时，自动控制器面板.上对应的发光二极管作出闪烁(过压闪烁频率10Hz，欠压闪烁频率2Hz)或合亮(缺相)来表示故障类型，并由内部的继电器向外部发出报警触头信号，提醒用户必须立即修复。

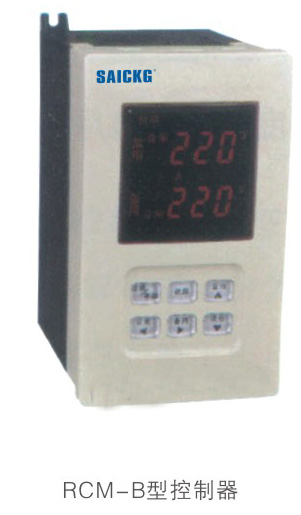

说明：
该控制器是一种多功能的电力监控仪，它集测量、分析、控制、保护、三遥等众多功能为一体，广泛应用于要求自动化程度高的发电机组控制和电力自动化系统中。
功能特点：
●可通过控制按钮设置控制器的工作模式和转换参数。
●通过显示屏可直接查询显示常用的测量和控制参数，这些参数包括电压、延时时间等。
●消防联动控制功能:智能控制器的控制设有-组无源消防信号输入端子。信号输入采用光耦隔离，抗干扰能力强;并且带有-组无源反馈信号输出端子可将开关的到位信号返回到消防设备。
●发电机启停控制功能:控制器留有一组继电器干节点来控制发电机的启动和停止，并且可以.人为设置发电机的启动延时时间和停机延时时间(需接入DC10-15V的辅助电源)。
●可将显示面板拆下安排于开关柜门上，用户使用时不需要打开柜门即可观察到开关的状态。
●通过RS485通讯口和PC连接(需RS485/RS232接口转换器)，可读写、修改所有设定值和数据。
技术参数：
●工作环境温度: -30C ~ +60C .
●主工作电源电压范围: AC 160~260V
●辅助工作电源电压范围: DC15~24V
●功耗:≤10W
●电压测量范围: 40 ~ 300V
●过电压转换值: 160~ 290V可调
●欠电压转换值: 160~ 200V可调
●转换延时: 0s~ 180s可调
●返回延时: 0s~ 180s可调

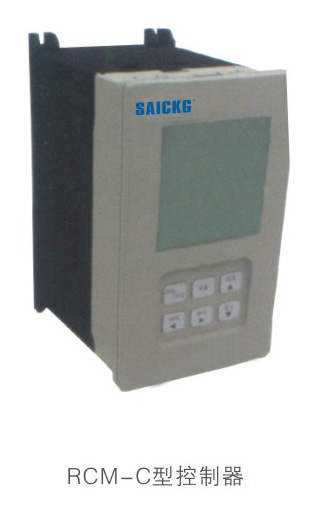

说明：
功能特点:
●采用高性能单片机程序控制，大屏幕背光LCD显示;
●抗干扰能力强、精度高;
●可通过控制按钮设置控制器的工作模式和转换参数;
●消防联动控制功能;
●发电机启停控制功能;
●可将显示面板拆下安装于开关柜门上。
技术参数：
●工作环境温度: -10°C ~ +50C
●主工作电源电压范围: AC160~260V
●辅助工作电源电压范围: DC15~24V
●功耗:≤10W
●欠电压转换值: 187V可调
●转换延时: 0s~ 180s可调
●返回延时: 0s~180s可调

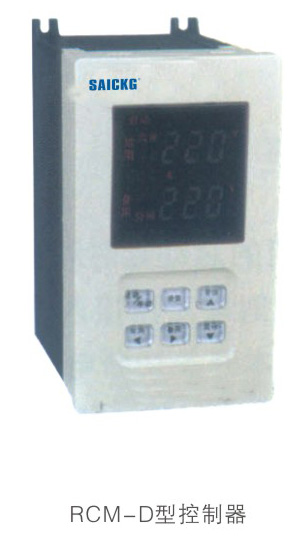

说明：
功能特点：
●可通过控制按钮设置控制器的工作模式和转换参数。
●通过显示屏可直 接查询显示常用的测量和控制参数，这些参数包括电压、 频率、延时等。
●消防联动控制功能:智能控制器的控制设有一组无源消防信号输入端子。信号输入采用光耦隔离，抗干扰能力强;并且带有一组无源反馈信号输出端子可将开关的到位信号返回到消防设备。
●发电机启停控制功能:控制器留有-组继电器干节点来控制发电机的启动和停止，并且可以人为设置发电机的启动延时时间和停机延时时间(需接入DC10-15V的辅助电源)。
●可将显示面板拆下安排于开关柜门上，用户使用时不需要打开柜门即可观察到开关的状态。
●通过RS485通讯口和PC连接(需RS485/RS232接口转换器)，可读写、修改所有设定值和数据。
技术参数：
●工作环境温度: -30C~ +60°
●主工作电源电压范围: AC160~260V
●辅助工作电源电压范围: DC15~24V
●功耗:≤10W
●欠电压转换值: 187V可调
●转换延时: 0s~ 180s可调
●返回延时: 0s~ 180s可调

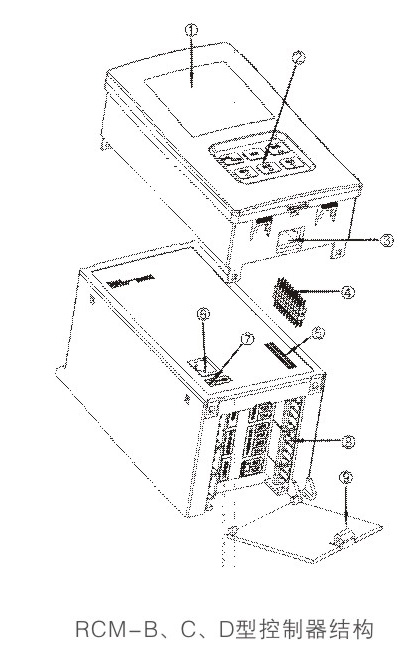

RCM-B、C、D型控制器采用独特的结构将控制器分为控制主机和显示控制面板两个部分，用户在安装时经过简单的组合就可以将ATSE灵活的组成分体式安装方式和连体式安装方式，控制器的所有连线都通过针式端子连接，令设备的连线、移动、维修、更换非常容易和方便。
①:中文LED段码显示屏：用于显示电源电压、开关状态、转换参数等信息;
②:操作键盘：通过此键盘可以直接控制开关转换和设置转换参数;
③、⑥: RJ45接口：在使用分体式安装方式时用于显示控制面板和控制主机之间的连接;
④、⑤:连接排针：在使用连体式安装方式时用于显示控制面板和控制主机之间的连接;
⑦:电源指示灯：控制器工作时该指示灯亮;
⑧外接输出信号及控制信号端子：通过此端子连接可以实现外接信号指示灯输出、启动发电机、消防联动控制等功能;
⑨端子盖板：在不需要外接信号控制等功能时可用此盖板将端子盖上。
端子及接线说明：
●101~ 104常用电源外接状态指示灯信号(有源AC220V/0.5A)。
101--信号灯公共零线;
102--常用电源指示信号输出;
●103--常用电源合闸信号输出;104--常用电源脱扣信号输出。
201 ~ 204备用电源外接状态指示灯信(有源AC220V/O.5A)。
201--信号灯公共零线;
202--备用电源指示信号输出;
203--备用电源合闸信号输出;
204--备用电源脱扣信号输出。
301 ~ 302控制器直流辅助电源输入端( DC 10V~ 15V/O.5A).
●给控制器接入辅助电源的目的主要是在电网--发电机模式下控制发电机的启动延时时间，如不接入辅助电源则发电机启动延时时间为0秒，在不需要发电机启动延时功能时可不用接入辅助电源。
●401~404消防联动控制端口;该接口用于在消防设备报警后远程控制本开关切断电源。401、402--消防联动控制信号输入端、该接口外部只能接一组常开无源触点(若消防设备送出信号为有源信号时，必须先通过一个小型继电器转接后再将继电器常开触点接入控制器,否则会烧毁控制器)，当外部触点闭合后控制器立即控制开关转换到分闸位置切断负载电源，同时通过403和404端子返回一个信号到消防控制中心; 403、 404--内部为-组常开继电器干节点，用于消防动作返回信号之用;端子在正常的时候为常开，当有消防信号送入控制器且开关转换到分闸位置时403和404接通。(注:当消防联动功能启动后自动转换开关将停止工作，若要使开关再正常转换，必须先撤除消防信号再按下控制面板上的任意键后开关即可恢复正常转换)
●501~503发电机启动控制信号输出端。
当备用电源是自启动发电机组时，用户可通过501 ~ 503端子与发电机控制器连接后完成自动启动发电机功能，501 ~ 503内部为-组3A无源继电器干节点，502为继电器公共端。503为继电器常闭点、501为常开点;在电网--发电机工作模式下且控制器处于自动控制，当常用电源正常时502与501闭合、502与503断开， 若常用电源出现故障且备用电源没电时，502与503经发电机启动延时时间后闭合，同时502与501断开发出发电机启动信号，发电机启动成功后开关自动转换到备用电源侧向负载供电，在备用电源供电过程中如果常用电源恢复正常，则控制器经返回延时后控制开关转换到常用电源，常用断路器闭合后502与501经发电机停机延时后闭合、502与503断开 发出停机信号。

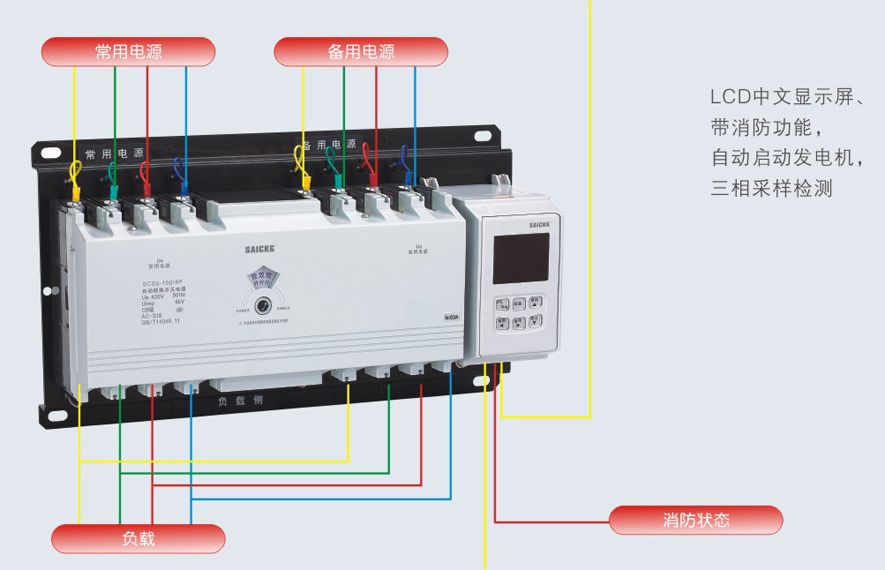

典型应用：

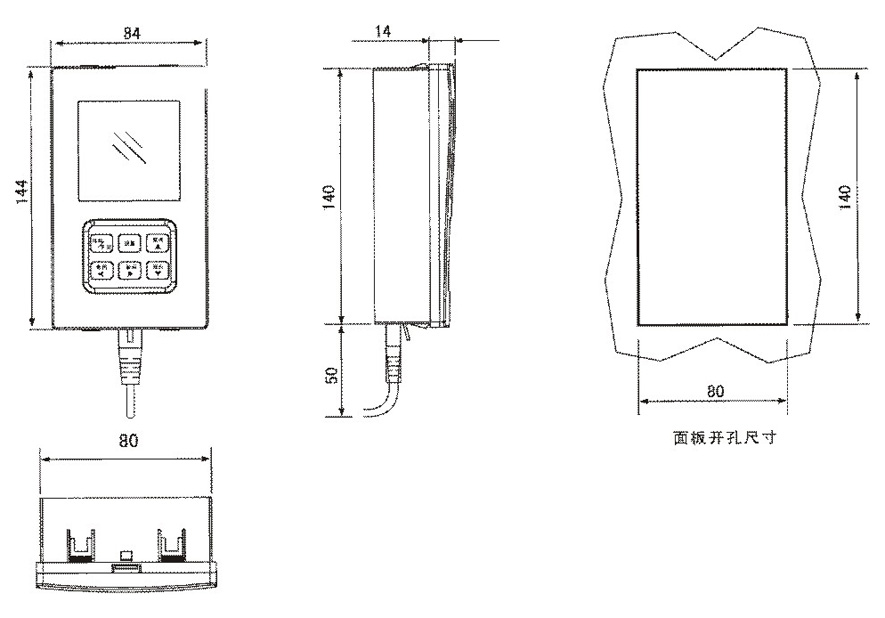

分体控制器面板外形图：

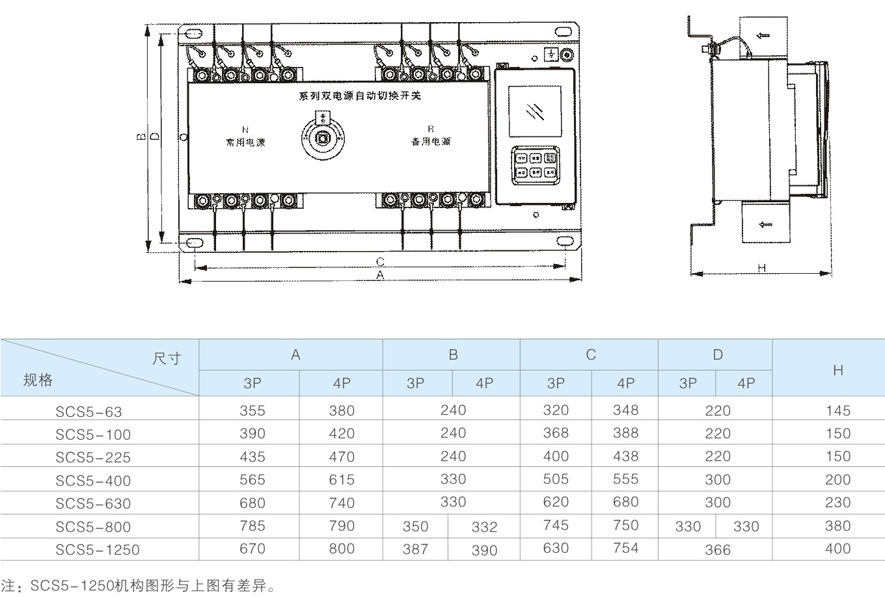

外形及安装尺寸：
